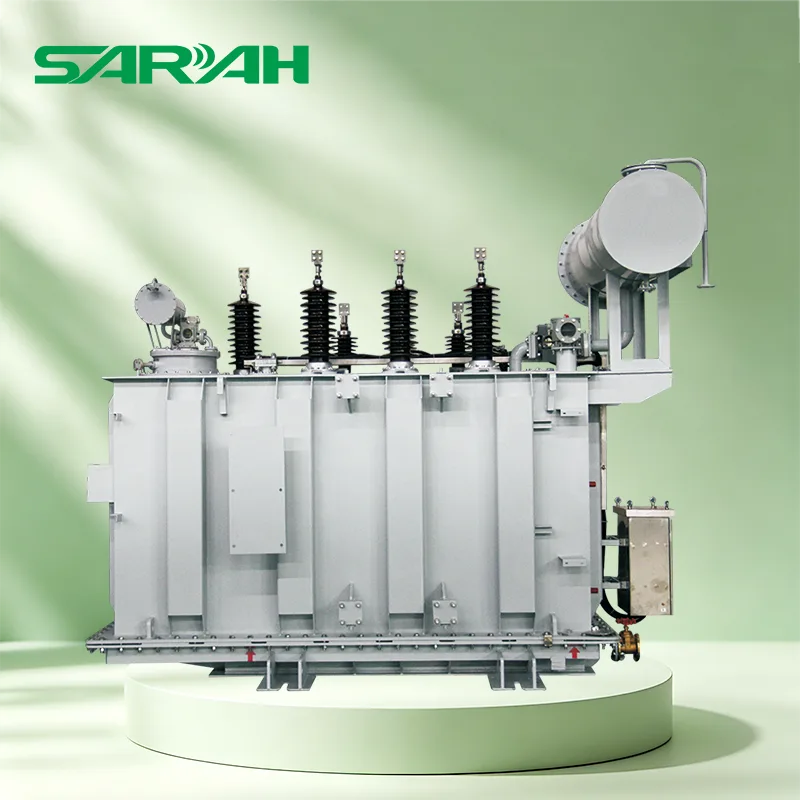

Laadukas tehomuuntajien toimittaja

Valitse uuteen projektiisi sopivan tehomuuntajan valmistajaksi ja toimittajaksi Sarah Electric. Suuren kapasiteetin ja laajan valikoiman valittavissa olevia jännitetasoja tarjoava muuntajamme on suunniteltu helpottamaan suuren mittakaavan sähköenergian siirtoa ja jakelua pitkiä matkoja.

Mikä on tehomuuntajan ydintoiminto?

Toisin kuinjakelumuuntajat— jotka kytkeytyvät suoraan loppukäyttäjiin — tehomuuntaja vastaa korkeajännitteisten voimansiirtojärjestelmien toiminnan tukemisesta ja palvelee sähköverkon ylävirran osia.

● Jännitteen lisäys: Voimalaitoksen päässä se nostaa jännitteen 110 kV, 220 kV tai jopa korkeammalle, mikä minimoi siirtohäviöt.

● Jännitteen alennus: Tehomuuntajat vähentävät asteittain suurjännitesähköä toimitettavaksi alueellisiin jakeluverkkoihin.

● Verkkoliitäntä: Ne yhdistävät eri jännitetasoilla toimivia sähköverkkojärjestelmiä.

● Virtajärjestelmän stabilointi: Ne varmistavat laajamittaisen sähköverkon turvallisen toiminnan ja kuormituksen tasapainon.

Tuotteen ominaisuudet

1. Suuren kapasiteetin suunnittelu

Tehomuuntaja on suunniteltu täyttämään korkean kysynnän voimansiirtovaatimukset, ja sen teho vaihtelee 10 MVA:sta satoihin tai jopa tuhansiin MVA:iin. Se tarjoaa erinomaisen vakauden ja minimoi energiahäviön.

Ongelmat ratkaistu: Estää ylikuormituksen pitkän matkan voimansiirrossa ja parantaa lähetyksen tehokkuutta.

2. Korkean jännitteen nimellisarvot

Yleisiä jännitteitä ovat 110 kV, 220 kV ja vielä korkeammat, jotka tukevat pitkän matkan voimansiirtoa ja suurten alueellisten sähköverkkojen yhteenliittämistä.

Ongelmat ratkaistu: Vähentää siirtohäviöitä ja laajentaa sähköverkon peittokykyä.

3. Tehokas toiminta

Sarah Electric optimoi muuntajan ydinmateriaalit ja käämirakenteet minimoimaan sekä tyhjäkäynti- että kuormitushäviöt. Tehokkaiden eristys- ja jäähdytysjärjestelmien avulla yksikkö saavuttaa pitkän aikavälin käyttötehokkuuden yli 98 %.

Ongelmat ratkaistu: Takaa alhaiset pitkän aikavälin käyttökustannukset samalla kun edistetään energiansäästöä ja ympäristönsuojelua.

4. Korkea luotettavuus ja vakaus

Tehomuuntajaissa on vankka oikosulkukestävyys, jonka ansiosta se kestää sähköverkkoon liittyviä iskuja ja rasituksia.

Valmistusprosessit sisältävät korkeita lämpötiloja ja suurjännitettä kestäviä eristemateriaaleja sekä tiukkaa lämpötilan nousun valvontaa.

Ongelmat ratkaistu: Estää sähköverkkokatkoksia ja varmistaa luotettavan virransyötön suurkuluttajille.

5. Laajamittainen rakennesuunnittelu

Laitteissa on laaja, kolmivaiheinen rakenne; sekä sydän että käämit on rakennettu lujista materiaaleista. Se on varustettu kattavalla öljysäiliöjärjestelmällä, jäähdyttimillä ja käämikytkimillä, joiden suunniteltu käyttöikä on yli 30 vuotta.

Ongelmat ratkaistu: Tukee korkeajännitteistä, pitkän matkan voimansiirtoa ja kestää jatkuvaa teollista kuormitusta.

6. Useita jäähdytysmenetelmiä

Optimoimalla jäähdytysmenetelmät lämpötilan nousun minimoimiseksi muuntajan käyttöikää pidennetään merkittävästi.

ONAN: Luonnollinen öljykierto, luonnollinen ilmajäähdytys

ONAF: Luonnollinen öljykierto, pakotettu ilmajäähdytys

OFAF: Pakotettu öljynkierto, pakotettu ilmajäähdytys

Tehomuuntaja vs. jakelumuuntaja: mikä on perustavanlaatuinen ero?

Kuinka valita tehomuuntajan jänniteluokitus?

Sarah Electricin globaaleihin projekteihin toimittamia tehomuuntajia hyödynnetään ensisijaisesti voimalaitoksissa, siirtojärjestelmissä, sähköasemissa, teollisissa tuotantolaitoksissa sekä aurinko- ja tuulivoimaprojekteissa; erilaiset skenaariot edellyttävät tiettyjen jännitteiden valintaa.

1. Valinta verkon jännitetasojen perusteella

Tehomuuntajan ensiö- ja toisiopuolen jännitteet määräytyvät paikallisen sähköverkon suunnittelun mukaan projektialueella.

Yleisiä yhdistelmiä ovat:

2. Valinta lähetysetäisyyden perusteella

Mitä suurempi etäisyys, sitä suurempi vaadittu lähetysjännite; kun jännitetaso nousee, linjavirta pienenee, mikä johtaa pienempiin siirtohäviöihin.

3. Valinta kuormituskapasiteetin perusteella

Projektin kokonaiskuorma on kriittinen tekijä määritettäessä muuntajan jännitetasoa; yleensä mitä suurempi kuorma, sitä korkeampi vastaava jännitetaso.

Viitealue:

4. Valinta Projektityypin perusteella

Eri projekteissa käytetään erilaisia ​​jännitejärjestelmiä. Tarjoamme suosituksia seuraavien yleisten projektiskenaarioiden perusteella:

● Voimalaitosten tehostuksen sähköasemat

Yleiset kokoonpanot:

11kV → 110kV

15,75 kV → 220 kV

20kV → 220kV

● Kaupunkien sähköasemat

Yleiset kokoonpanot:

220kV → 110kV

110kV → 35kV

110kV → 10kV

● PV- ja tuulivoimaprojektit

Yleiset kokoonpanot:

35kV → 110kV

66kV → 220kV

● Laajamittainen teollisuusprojektit

Yleiset kokoonpanot:

110kV → 10kV

66kV → 11kV

35 kV → 6,6 kV

5. Varaa kapasiteettia tulevaa laajentamista varten

Monissa hankkeissa kuormitus on alhainen rakennusvaiheessa, mutta kysyntä voi kasvaa nopeasti muutaman vuoden kuluttua.

Suosittelemme varaamaan 10–30 % kapasiteettimarginaalin valintaprosessin aikana. Lisäksi jännitetaso tulee valita pitkän aikavälin suunnittelu- ja suunnittelunäkökohtien perusteella ja varautua tuleviin laajennusliitäntöihin.

Mitä parametreja vaaditaan ennen tehomuuntajan ostamista?

Varmistaaksesi oikean valintaehdotuksen, anna seuraavat tiedot:

✓ Korkean jännitteen (HV) puoli

✓ Low Voltage (LV) -puoli

✓ Nimelliskapasiteetti (MVA)

✓ Taajuus (50 Hz tai 60 Hz)

✓ Asennuspaikka

✓ Korkeus

✓ Jäähdytysmenetelmän vaatimukset

✓ Verkkoliitäntäkaavio

Ota yhteyttä Sarah Electriciin jo tänään saadaksesi räätälöity ratkaisu!
