Sarah Electric toimii tuotantolaitoksena täysin optimoiduilla tuotantolinjoilla ja vakaalla toimituskyvyllä. Tarjoamme monipuolisen valikoiman sähkömuuntajia – mukaan lukien sekä kuivatyyppiset että öljypohjaiset mallit – eri jänniteluokkiin. Nämä ratkaisut on suunniteltu sopeutumaan monenlaisiin suunnitteluskenaarioihin, mikä mahdollistaa tehokkaan sähkönsiirron ja -jakelun sekä asuin- että teollisuussovelluksissa.

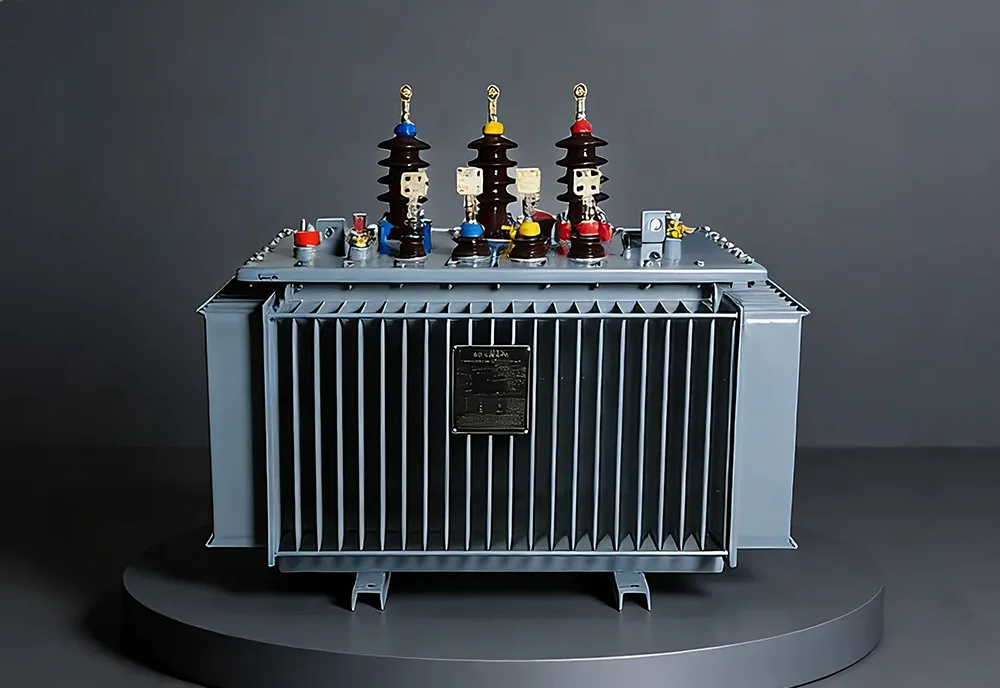

Kuinka sähkömuuntaja toimii?

Muuntajassa on vankka sisäinen rakenne ja sähkömagneettinen induktio helpottaa jännitteen muuntamista käytön aikana.

Niiden perusrakenne koostuu suljetusta rautasydämestä ja sen ympärille kierretyistä korkea- ja pienjännitekäämeistä. Kun suurjännitepuolelle syötetään vaihtovirtaa, rautasydämen sisällä syntyy vaihtomagneettikenttä. Kun tämä magneettikenttä kulkee pienjännitepuolen läpi, se indusoi uuden vaihtojännitteen pienjännitekäämeissä.

Säätämällä tulo- ja lähtökäämien välistä kierrossuhdetta muuntaja voi alentaa jännitettä tarkasti ja täyttää siten erityiset projektin vaatimukset.

Mitkä ovat erityyppiset sähkömuuntajat?

1. Jakelumuuntaja

Ominaisuudet: Asennettu jakelulinjojen päähän; pystyy jatkuvaan pitkäaikaiseen toimintaan; tehot vaihtelevat tyypillisesti välillä 25 kVA - 5 000 kVA.

Toiminto: Muuntaa keskijännitetehon pienjännitetehoksi.

Yleiset sovellukset: Asuinrakennukset, liikerakennukset, maaseudun sähköverkot, teollisuuspuistot jne.

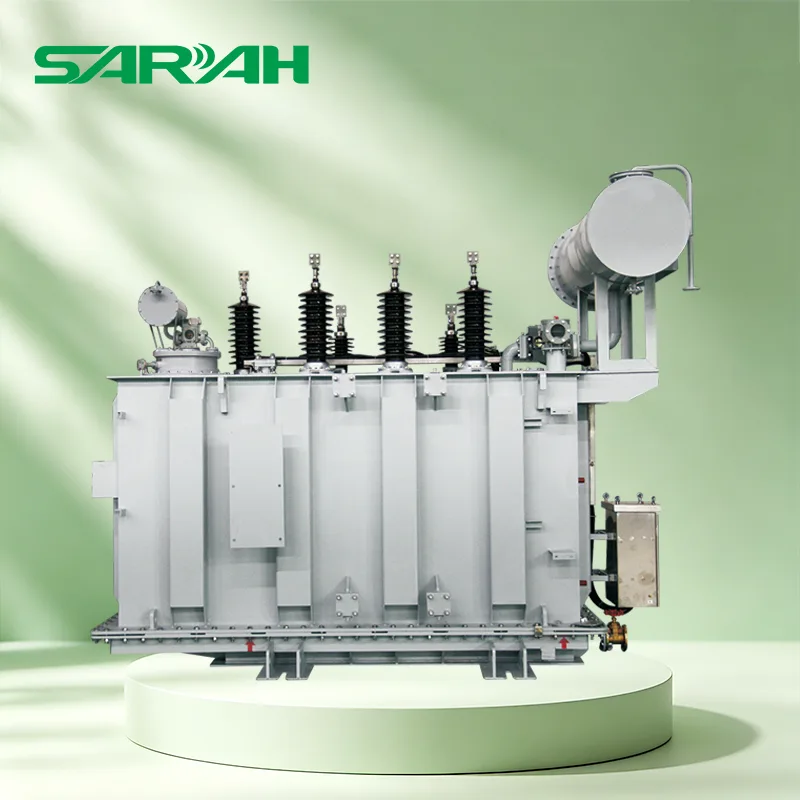

2. Tehomuuntaja

Ominaisuudet: Suuri kapasiteetti; korkea toimintatehokkuus; sopii korkea- tai ultrakorkeajännitejärjestelmiin.

Toiminto: Vastaa korkeajännitteisen tehon lisäämisestä tai vähentämisestä.

Yleiset sovellukset: Voimantuotantolaitokset, voimansiirtoverkot ja suuret sähköasemat.

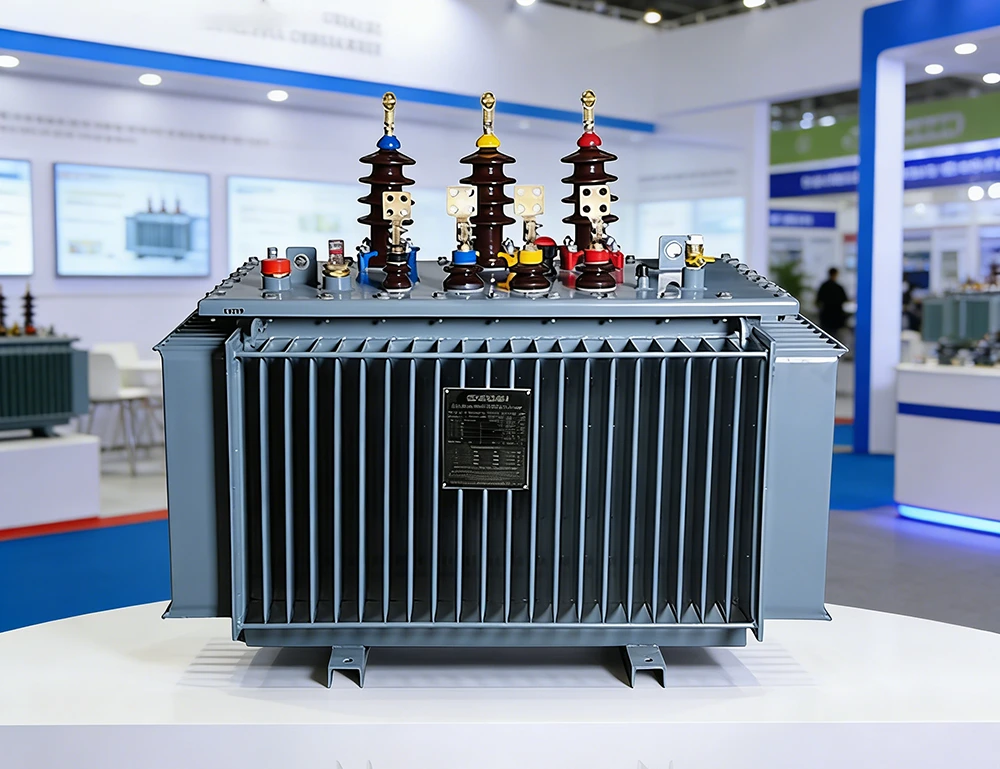

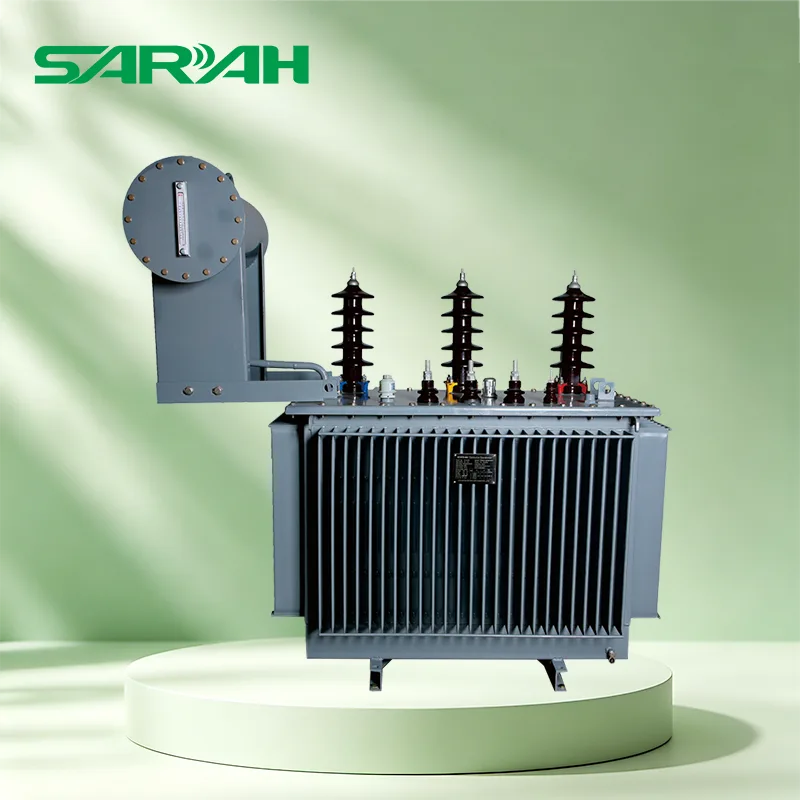

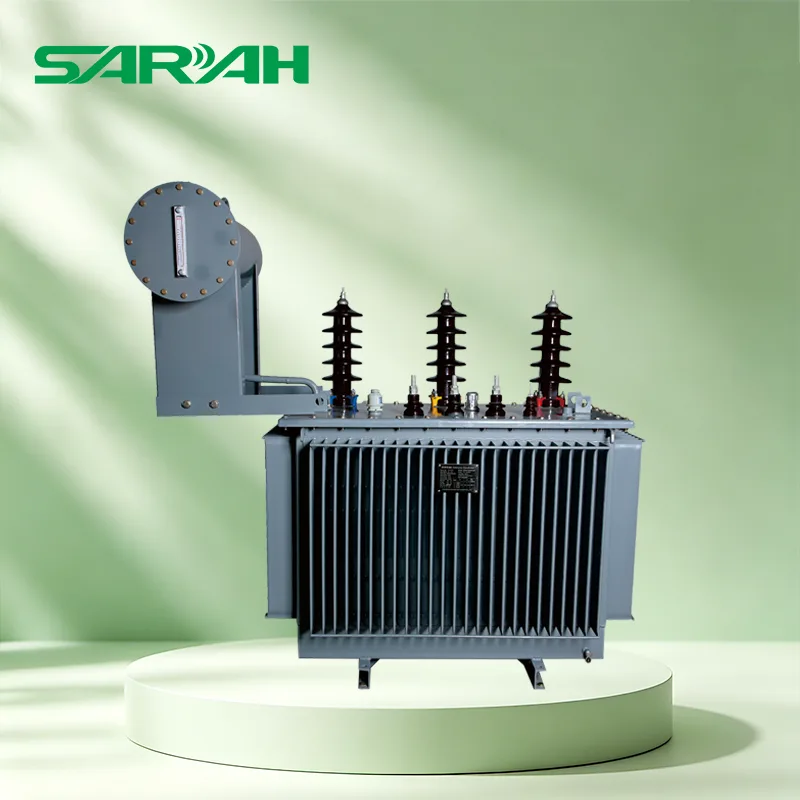

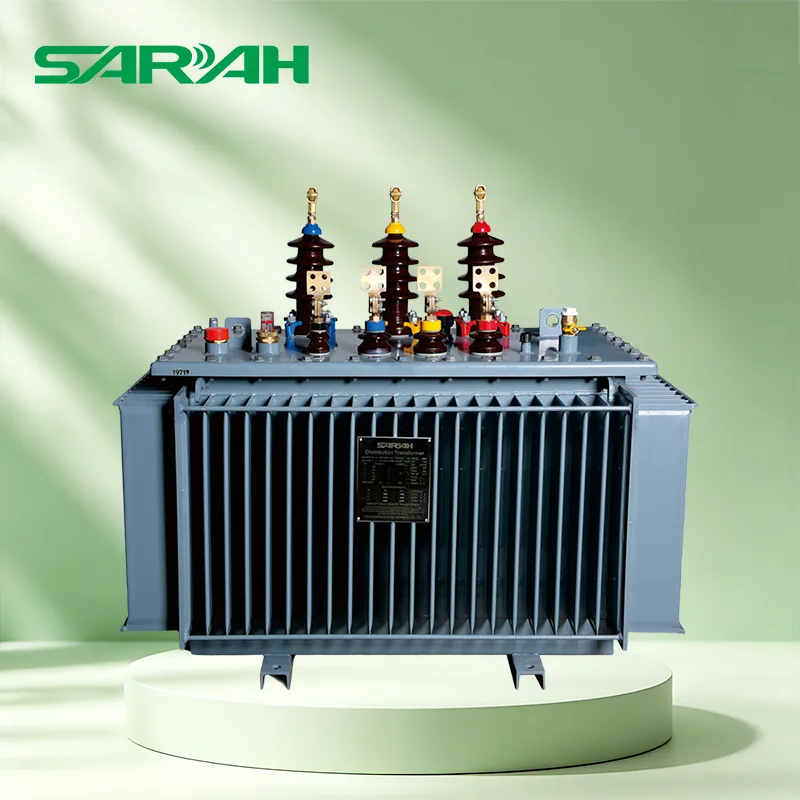

3. Öljyupotettu muuntaja

Ominaisuudet: Käyttää eristävää öljyä jäähdytykseen ja eristykseen; siinä on vahva lämmönpoistokyky, erinomainen ylikuormituskyky ja vakaa toiminta.

Yleiset sovellukset: Sähkönjakelujärjestelmät, teolliset tuotantolaitokset, uudet energiavoimalaitokset ja ulkoasennukset.

4. Kuivamuuntaja

Ominaisuudet: Ei käytä eristävää öljyä; käyttää ilmaa tai epoksihartsia eristykseen ja lämmönpoistoon; tarjoaa erinomaisen palonkestävyyden, turvallisuuden ja ympäristöystävällisyyden.

Yleiset sovellukset: Alueet, joilla on paljon jalankulkuliikennettä, sairaalat, koulut ja muut kriittiset alueet.

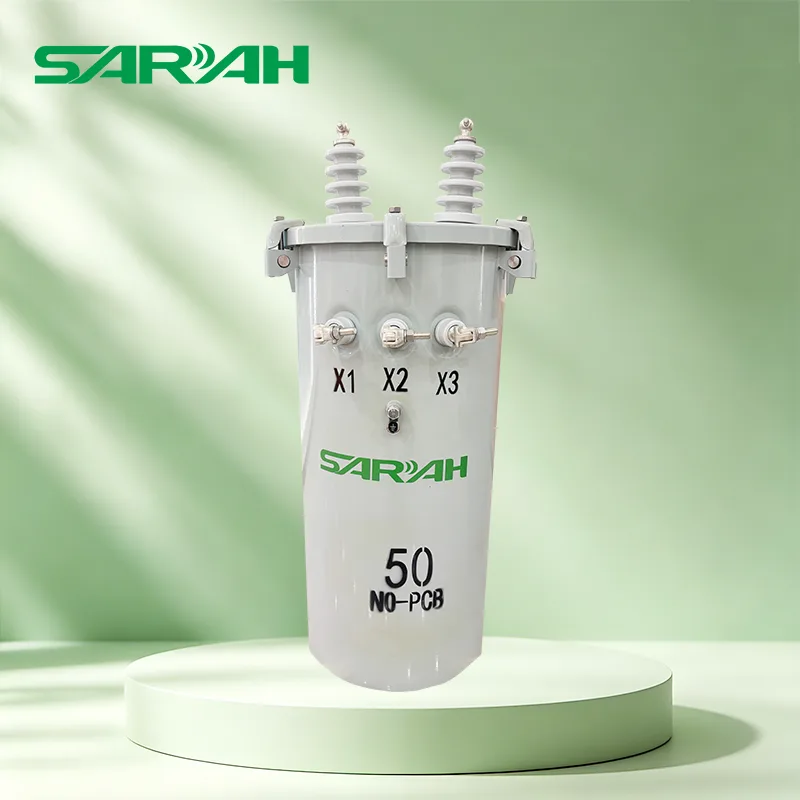

5. Pylväsasennettava muuntaja

Ominaisuudet: Asennettu sähköpylväisiin; vaatii minimaalisen maatilan; sisältää alhaiset alkuinvestointikustannukset.

Yleiset sovellukset: Maaseudun ja esikaupunkien sähkönjakelujärjestelmät.

6. Patja-asennettava muuntaja

Ominaisuudet: Täysin suljettu kaappi; asennettu maanpinnan tason betonialustaan; tarjoaa korkean turvallisuuden, erinomaisen suojan ulkoisia elementtejä vastaan ​​ja alhaiset melutasot.

Yleiset sovellukset: Kaupalliset alueet ja asuinyhteisöt kaupunkialueilla.

7. Eristysmuuntaja

Ominaisuudet: Vähentää sähköisiä häiriöitä sähköisen eristyksen ansiosta; siinä on täydellinen erottelu tulo- ja lähtöpiirien välillä.

Toiminto: Parantaa laitteiden turvallisuutta ja parantaa virran laatua.

Yleiset sovellukset: Lääketieteelliset laitteet, automaation ohjausjärjestelmät, tarkkuusinstrumentit ja viestintälaitteet.

8. Uunin muuntaja

Ominaisuudet: Pystyy erittäin korkeaan virtaan; sillä on vahva oikosulkukestävyys ja suuri iskukuormituksenkestävyys.

Toiminto: Toimittaa virtaa paljon energiaa kuluttaville laitteille, kuten valokaariuuneille ja sulatusuuneille.

Yleiset sovellukset: Terästehtaat, metallurginen teollisuus ja ei-rautametallien käsittelylaitokset.

Pikavertailutaulukko

Miksi Transformers ovat välttämättömiä modernille yhteiskunnalle?

Koska sähköjärjestelmien asianmukainen toiminta riippuu täysin muuntajista; Voimalaitoksilta loppukäyttäjille käytännöllisesti katsoen jokaisen kilowattitunnin sähkön täytyy kulkea muuntajan läpi.

Tehokkaat muuntajat paitsi helpottavat jännitteen muuntamista, myös auttavat käyttäjiä:

● Paranna voimansiirron tehokkuutta

● Minimoi energiahäviö

● Varmista laitteiden turvallisuus

● Paranna virtalähteen vakautta

● Pienennä pitkän aikavälin käyttökustannuksia

Kuinka valita muuntajan jännite?

I. Korkeajännitteen sivujännitteen valinta

Muuntajan suurjännitepuolen jännite riippuu paikallisesta sähköverkon rakenteesta; sen on vastattava tarkasti julkisen verkon tai hankealuetta palvelevan ylävirran sähköaseman siirtojännitettä.

Katso seuraavat jänniteohjeet – maasi, alueesi ja projektisi vaatimusten perusteella – tai ota yhteyttä suoraan Sarah Electriciin:

11 kV: Iso-Britannia, Kaakkois-Aasia, Afrikka, Australia, Intia ja muut Commonwealth-pohjaisia ​​sähköjärjestelmiä käyttävät alueet.

33 kV / 35 kV: Käytetään yleisesti suurissa teollisuuspuistoissa, keskikokoisissa sähköasemissa tai uusissa energiankeräysjärjestelmissä.

10 kV / 20 kV: Manner-Kiina ja tietyt Euroopan maat.

13,8 kV / 4,16 kV: Käytetään laajasti Pohjois-Amerikassa (USA:n standardit) ja osissa Etelä-Amerikasta.

II. Pienjännitteen sivujännitteen valinta

Muuntajan pienjännitepuolen jännite riippuu loppukäyttökuormalaitteistosta; sen on vastattava sen palvelemien tehtaiden tuotantolinjojen, liikerakennusten tai asuinrakennusten sähköverkkojen nimelliskäyttöjännitettä.

Teollinen kolmivaiheinen teho: Käytetään raskaiden koneiden, sähkömoottoreiden, taajuusmuuttajien (VFD) jne ajamiseen.

Jos projekti sijaitsee alueella, joka noudattaa International Electrotechnical Commissionin (IEC) standardeja, valitaan tyypillisesti 400 V (tai vanhemmissa standardeissa 415 V).

Jos projekti sijaitsee Pohjois-Amerikassa (US-standardit), 480 V tai 208 V voidaan tarvita.

Asuin / yksivaiheinen teho: Käytetään valaistukseen, toimistolaitteisiin ja tavallisiin kodinkoneisiin.

Yleisiä valintoja ovat 220 V, 230 V tai 240 V.

Pitääkö aloittaa uusi projekti? Anna seuraavat tiedot välittömästi, niin Sarah Electric vastaa sinulle viipymättä:

✓ Ensisijainen jännite

✓ Toisiojännite

✓ Vaadittu kapasiteetti (kVA)

✓ Taajuus (50 Hz tai 60 Hz)

✓ Asennusympäristö (sisä- tai ulkokäyttöön)

✓ Korkeus

✓ Projektin sijainti (maa)

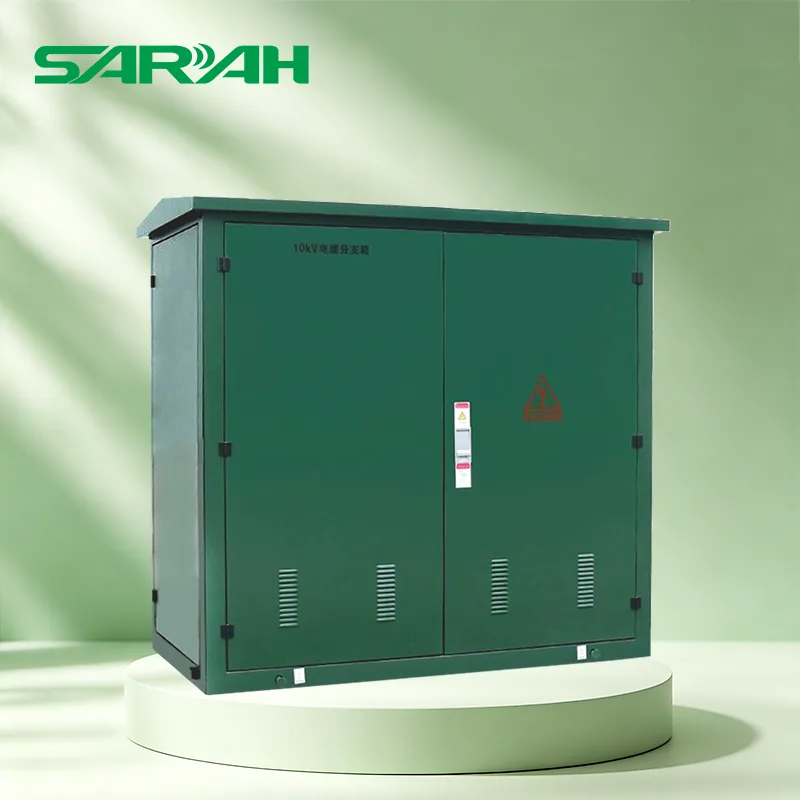

Etsitkö luotettavaa laatikkotyyppisten sähköasemien valmistajaa ja toimittajaa? Sarah Electric tarjoaa räätälöityjä ratkaisuja, joissa on tehtaalla esivalmistettu, modulaarinen ja täysin suljettu ulkosuunnittelu. Laitteet ovat korroosionkestäviä, kosteudenkestäviä ja varkaudenkestäviä, joten ne ovat ihanteellisia kaupunkien jakeluverkkoihin, teollisuussovelluksiin, uudelle energiasektorille ja tilapäisiin virransyöttötarpeisiin.

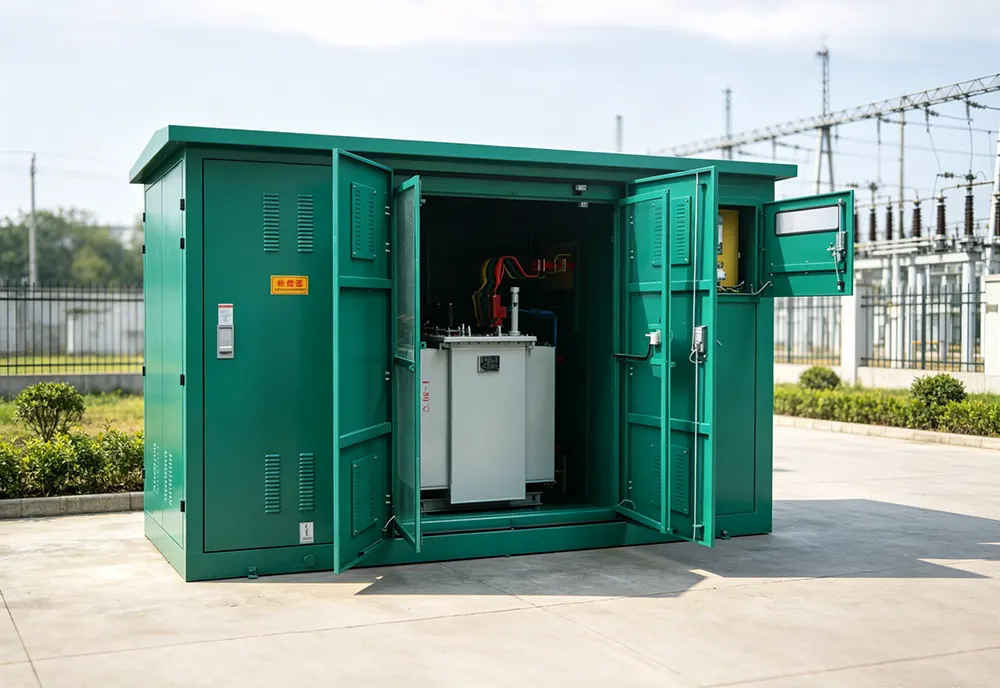

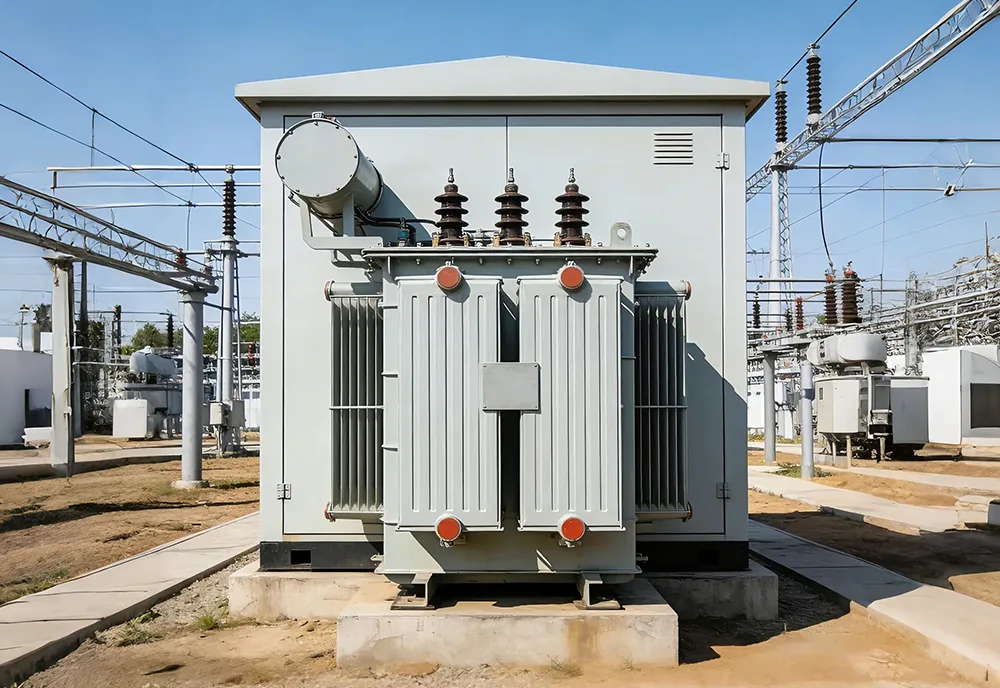

Mikä on laatikkotyyppisen ala-aseman toimintaperiaate?

1. Perustyönkulku

Tyypillisen 10kV/0.4kV laatikkotyyppisen sähköaseman esimerkkinä työnkulku voidaan tiivistää seuraavasti: Keskijänniteverkko (10kV) → Suurjännitekojeistot → Jakomuuntaja → Pienjännitekojeistot → Käyttäjälaitteet (400V).

2. Jokaisen osan toimintaperiaatteet

● Tehonsyöttö suurjännitepuolella

Kotelotyyppinen sähköasema kytkeytyy ensin sähköverkkoon korkeajännitteisen tulojohdon kautta. Suurjännitepuoli on ensisijaisesti vastuussa sähköenergian vastaanottamisesta verkosta, virransyötön ohjauksesta (päälle/pois kytkemisestä) ja muuntajan suojaamisesta.

● Ohjaus ja suojaus suurjännitekytkinlaitteiden avulla

Sähköasemalle tulon jälkeen suurjännitesähkö kulkee ensin suurjännitekojeiston läpi.

Normaaleissa olosuhteissa kojeisto ohjaa sähkön virtausta muuntajaan. Vian sattuessa suojalaitteet havaitsevat poikkeaman ja laukaisevat kojeiston katkaisemaan vikavirran ja suojaavat näin muuntajaa ja johtoja ja estävät vian pahenemisen.

● Jännitteen muunnos muuntajan toimesta

Tämä on sähköaseman kokonaistoiminnan ydinvaihe; muuntaja saa aikaan jännitemuunnoksen sähkömagneettisen induktion periaatteella.

Korkeajännitesähkö tulee muuntajan suurjännitekäämiin, rautasydän siirtää magneettista energiaa ja pienjännitekäämi tuottaa pienjännitesähköä. Jännitteen aleneminen saavutetaan käämien suunnittelulla ja kierrossuhteen säädöllä.

● Tehonjako pienjännitepuolella

Pienjännitekaappiin tulee muuntajan vähentämä sähkö. Pienjännitekojeisto vastaa tehon jakamisesta, kuormien ohjauksesta ja ylikuormitussuojasta.

Lopuksi sähkö jaetaan ja toimitetaan sovelluksiin, kuten tehdaslaitteisiin, rakennuksen valaistukseen, moottorijärjestelmiin ja latauslaitteisiin.

Peruslaitteiston rakenne

Kotelotyyppinen sähköasema koostuu kolmesta erillisestä osasta:

1. High-Voltage (HV) -osasto

Vastaa 10kV tai 35kV suurjännitteisen tulovirran vastaanottamisesta. Siinä on HV-kuormakytkimet, katkaisijat, sulakkeet,ylijännitesuojatsekä suoja- ja mittauslaitteet tehonsyötön, ohjauksen ja suojauksen helpottamiseksi.

2. Muuntajaosasto

Vähentää korkean jännitteen (esim. 10 kV/35 kV) matalaksi jännitteeksi (esim. 0,4 kV).

Muuntajavaihtoehtoja ovat öljy- (S13/S22) tai kuivatyyppiset (SCB) yksiköt; kapasiteetti ei yleensä ylitä 1600kVA (tyypillisesti ≤1250kVA siviilikäyttöön).

3. Pienjänniteosasto (LV).

Vastaa sähkönjakelusta. Siinä on LV-pääkytkin, lähtevät piirit, loistehon kompensointi (kondensaattorikaapit), energianmittaus ja älykkäät valvontalaitteet.

4. Kotelo

Valmistettu Al-Zn-pinnoitetuista teräslevyistä tai komposiittipaneeleista, jotka kestävät kosteutta, ruostetta, pölyä, jyrsijöitä, paloa ja varkauksia sekä lämmöneristysominaisuuksia.

Suojausluokitukset vaihtelevat IP23:sta IP44:ään; räätälöityjä on saatavilla, ja laite toimii luotettavasti ympäristön lämpötiloissa -40°C - +40°C.

Mitkä ovat laatikkotyyppisten alaasemien sovellusskenaariot?

1. Kaupunkien julkiset jakeluverkot: Asuinkompleksit, kaupalliset kävelykadut, maanalaiset pysäköintihallit sekä kaupunkiteiden ja tunnelien valaistus.

2. Uusi energiantuotanto: Keskitetyt aurinkosähkövoimalaitokset ja maalla/offshore-tuulipuistot (toimivat tehostus- ja verkkoliitäntäsolmuina).

3. Teollisuus ja infrastruktuuri: Kaivosalueet, petrokemian vyöhykkeet, sähköajoneuvojen superlatauskeskukset ja datakeskukset.

4. Väliaikainen ja hätävirtalähde: Väliaikainen sähkönsyöttö rakennustyömaille ja nopea, mobiili virransyöttö katastrofin jälkeistä hätäapua varten.

Laatikkotyyppiset sähköasemat vs. perinteiset sähköasemat: erot

Sarah Electricin myynnin jälkeinen tekninen tuki

1. Asennus- ja käyttöönottoohjeet paikan päällä

Projektisopimusten vaatimusten mukaisesti Sarah Electric voi lähettää johtavia sähköinsinöörejä ulkomaille projektityömaille valvomaan laatikkotyyppisten sähköasemien asennusta ja testausta.

Autamme asiakkaita piiriresistanssitestien, kestojännitetestien (Hi-Pot-testien), SF6-kaasutiiviystarkastusten ja mikroprosessoripohjaisten suojareleiden asetusten tarkistuksessa.

2. Etäasiantuntijatukijärjestelmä

Yli 20 vuoden kokemuksella Sarah Electric on perustanut oman teknisen tukitiimin, joka pystyy tarjoamaan nopeita vastauksia ja alustavia vianetsintäsuunnitelmia 24 tunnin sisällä.

Tarjoamme etäopastusta videolinkin kautta, joka auttaa paikan päällä olevaa O&M-henkilöstöä laitetarkastuksissa ja vianmäärityksessä.

3. Asiakkaan O&M-koulutus

Tarjoamme koulutusta ulkomaisille sähkölaitoksille ja paikallisille suunnittelutiimeille seuraavilla aloilla:

● Turvalliset laitteiden käyttömenettelyt (virheen ehkäisy ja "Five-Prevention"-lukitusjärjestelmät).

● Ennaltaehkäisevän huollon (PM) tarkistuslistat.

● Osittaispurkauksen (PD) valvonta- ja infrapunatermografiatarkastusmenetelmät.

FAQ

K: Kestävätkö Sarah Electricin laatikkotyyppiset sähköasemakotelot äärimmäisiä ympäristöjä?

V: Koteloissamme on räätälöityjä, kestäviä korroosionesto- ja suojarakenteita, jotka on räätälöity äärimmäisiin ympäristöihin:

1. Materiaalin valinta: Vaihtoehtoja ovat kuumasinkitty teräs, Al-Zn-seoslevyt, ruostumaton teräs (304/316L) tai GFRC-sementtipaneelit.

2. Korroosionestopinnoite: Pinnat on viimeistelty vahvalla jauhemaalilla rannikkosuolaruiskukorroosion estämiseksi.

3. Ympäristön hallinta: Varustettu automaattisilla lämpötilan/kosteuden säätimillä ja lämmittimillä/ilmankuivaajilla; Yhdessä sandwich-eristyspaneelien kanssa nämä estävät jäätymisen kylmillä alueilla ja kondensaation aiheuttamia oikosulkuja korkean kosteuden alueilla.

K: Pitäisikö minun valita sähköasemalle kuivatyyppinen vai öljyupotettu muuntaja?

V: Se riippuu asennusympäristön paloturvallisuusvaatimuksista ja budjetistasi:

1. Kuivamuuntaja: Paloa hidastava, itsestään sammuva, eikä aiheuta öljyn saastumisvaaraa. Soveltuu asennettavaksi asuttujen alueiden lähelle (liikekeskukset, kerrostalot), kellariin tai paikkoihin, joissa on tiukat paloturvallisuusvaatimukset.

2. Öljyllä upotettu muuntaja: Tarjoaa erinomaisen lämmönpoiston, vahvan ylikuormituskapasiteetin ja korkean kustannustehokkuuden suhteellisen alhaisilla ylläpitokustannuksilla. Soveltuu julkisiin ulkojakeluverkkoihin, teollisuuspuistoihin ja aurinkosähkö- tai tuulipuistoihin.

K: Kuinka valitsen eurooppalaistyylisten ja amerikkalaisten laatikkotyyppisten sähköasemien välillä?

V:

Eurooppalaista tyyliä: Erilliset lokerot suur-/pienjännitekojeistoille jamuuntaja; tarjoaa joustavan kokoonpanon, kattavan suojan ja helpon huollon, mutta sillä on suurempi jalanjälki. Soveltuu kaupunkien asuinalueille ja teollisuus-/kaivosyrityksille.

Amerikkalaistyylinen: Korkeajännitekojeistolla ja muuntajalla on yhteinen öljysäiliö; kompakti koko (noin 1/3 eurooppalaisesta tyylistä), alhaisemmat kustannukset ja täysin tiivistetty/huoltovapaa, vaikka huoltoon pääsy on vaikeampaa ja suojaominaisuudet yksinkertaisempia. Soveltuu rannikkoalueille, tuulivoimaloihin ja paikkoihin, joissa tilaa on rajoitetusti.

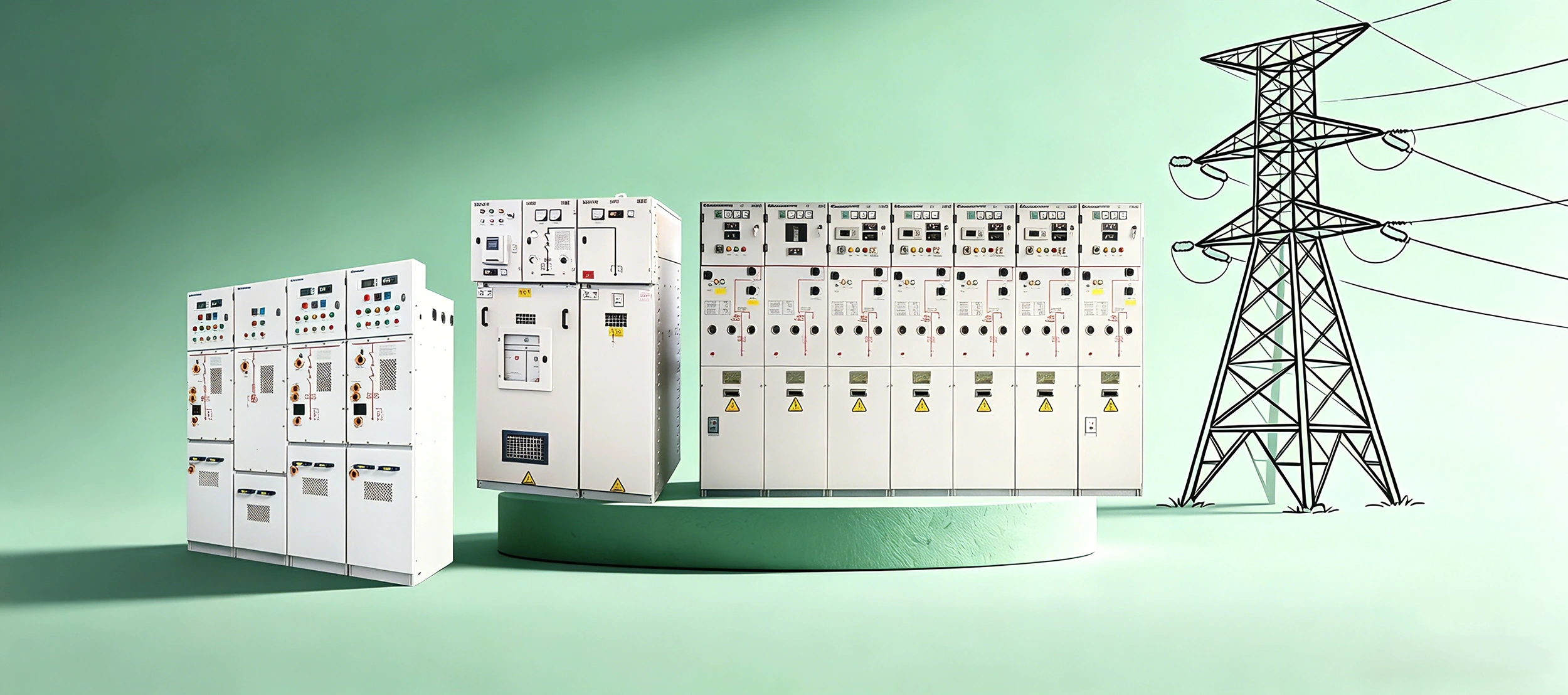

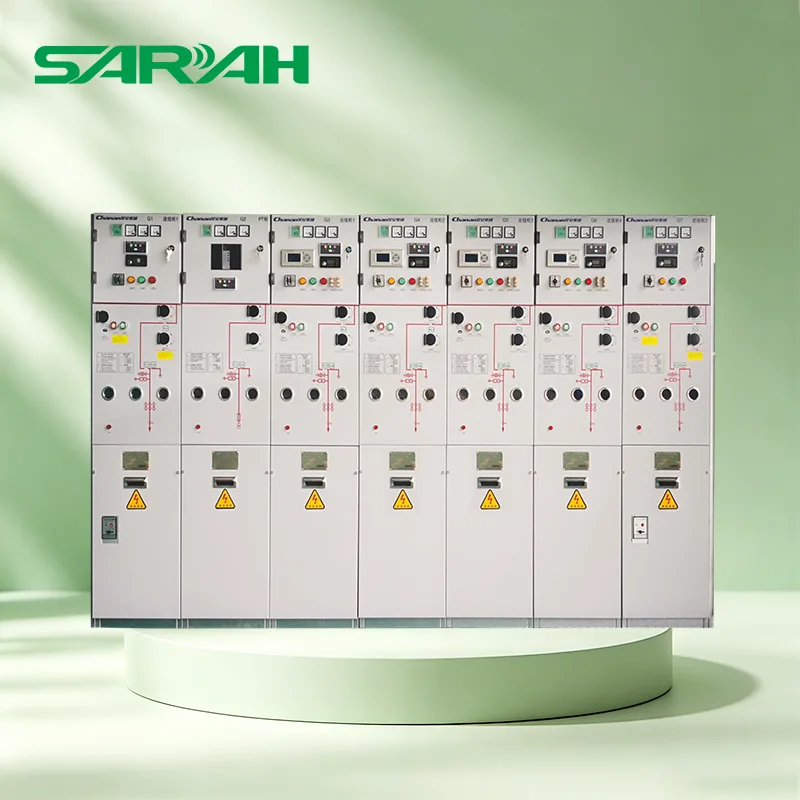

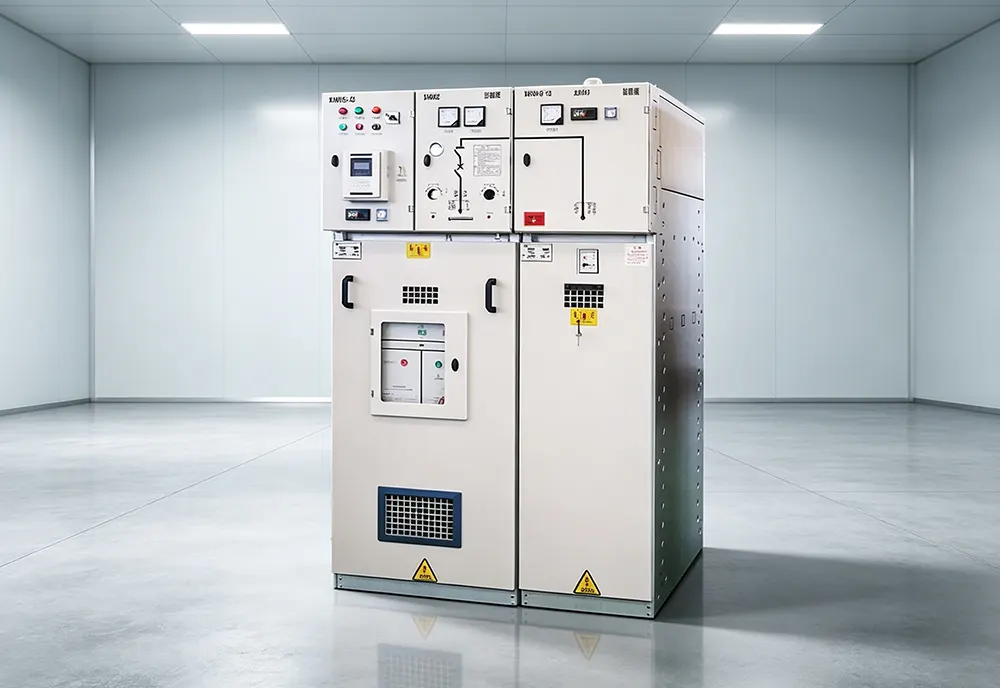

Switchgear on yksi Sarah Electricin tarjoamista tuotelinjoista, joka kattaa sekä korkea- että pienjännitesovellukset. Sähkölaiteratkaisuissamme tämä tuotevalikoima ohjaa virtapiirien kytkentää ja katkaisee nopeasti epänormaalit virrat vikojen aikana ja suojaa näinmuuntajat, kaapelit, sähköntuotantolaitteet ja sähkökuormat.

Mitkä ovat kytkinlaitteiden toiminnot?

1. Ohjaustoiminto

Käyttö- ja huoltotarpeiden täyttämiseksi kojeistot voivat kytkeä tai irrottaa tiettyjä korkea- ja pienjännitelinjoja milloin tahansa – esimerkiksi katkaisemalla virran tietyltä alueelta kunnossapitoon liittyvien seisokkien aikana.

2. Suojaustoiminto

Salamaniskun, oikosulun tai vakavan ylikuormituksen sattuessa sisäiset älykkäät suojalaitteet laukaisevat katkaisijan välittömästi, eristävät viallisen osan ja suojaavat arvokkaita loppupään laitteita, kuten muuntajia ja moottoreita.

3. Turvaeristys

Se tarjoaa näkyvän tai erittäin luotettavan fyysisen katkaisupisteen, joka varmistaa, että korkeajännitevirtaa ei vahingossa syötetä huoltohenkilöstön työskennellessä maan alla tai sähköpylväillä.

Tärkeimmät komponentit

1. Katkaisija

Toiminta: Normaalisti muodostaa ja katkaisee kuormitusvirran; katkaisee oikosulkuvirran.

Yleiset tyypit: tyhjiökatkaisin, SF₆-katkaisija, ilmavirtakatkaisija.

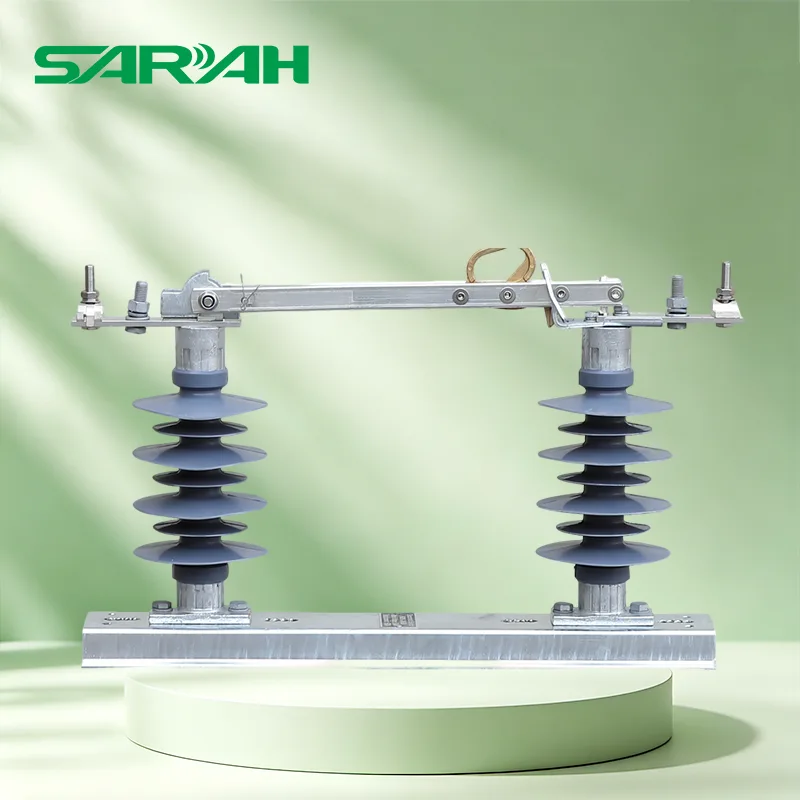

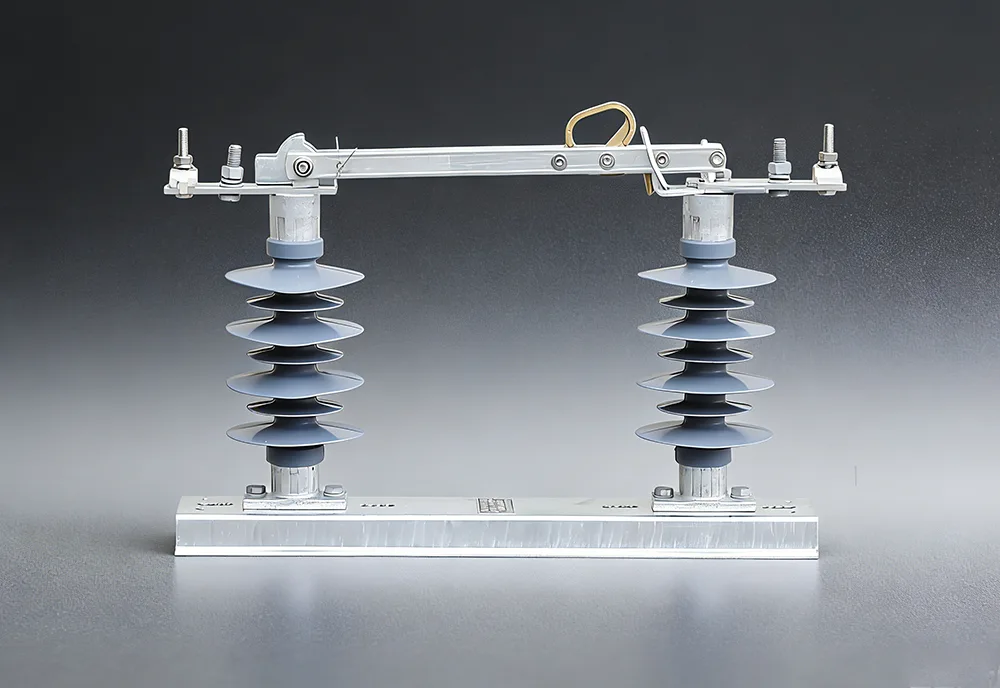

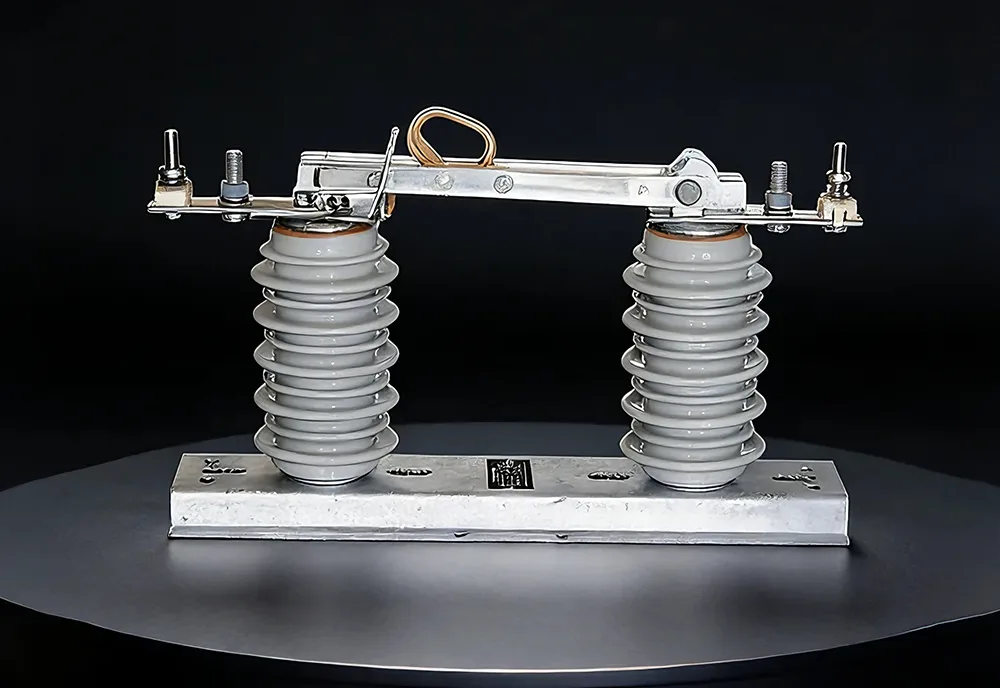

2. Irrota kytkin

Toiminto: Tarjoaa näkyvän katkaisukohdan eristystä varten huollon aikana.

Ominaisuus: Ei voi katkaista suuria vikavirtoja.

3. Virtakisko

Tehtävä: Kerää ja jakaa sähköenergiaa; toimii ensisijaisena virtaa kuljettavana komponenttina kojeistossa.

4. Suojarele

Toiminto: Havaitsee epänormaalin virran, epänormaalin jännitteen ja maadoitusvian ja lähettää laukaisusignaalit katkaisijalle.

5. CT/PT

CT (Current Transformer): Käytetään virran mittaamiseen ja suojasignaalien tuottamiseen.

PT (Potentiaalimuuntaja): Käytetään jännitteen mittaamiseen ja jännitesuojaan.

Mitkä ovat kytkinlaitteiden yleiset luokitukset?

● Luokiteltu jännitetason mukaan

● Asennuspaikan mukaan

Sisätyyppi: Asennettu sähkönjakelu- tai kojeistotiloihin; pienemmät tunkeutumissuojavaatimukset.

Ulkotyyppi: Asennettu ulos; vaatii veden, pölyn ja korroosionkestävyyden.

● Eristysaineella

Ilmaeristetty kojeisto (AIS): käyttää ilmaa eristysaineena; suurempi jalanjälki; kypsä tekniikka.

SF₆-kaasueristetyt kytkinlaitteet (GIS): Käyttää SF₆-kaasua eristykseen ja valokaaren sammuttamiseen; kompakti koko; sopii ahtaisiin paikkoihin.

Kiinteäeristetyt kytkinlaitteet: Käyttää kiinteitä eristemateriaaleja, kuten epoksihartsia; huoltovapaa.

Ero kytkinlaitteiden ja niihin liittyvien laitteiden välillä

Käyttöturvallisuusohjeet

▷ Henkilöturvallisuus

1. Käyttäjien on käytettävä asianmukaisia ​​henkilösuojaimia (PPE) - mukaan lukien eristävät käsineet, eristävät saappaat, suojakypärä ja suojalasit - tehdessään kytkinlaitteita koskevia toimintoja.

2. Korkeajännitelaitteita käytettäessä on käytettävä sopivalle jännitetasolle mitoitettua jännitteenilmaisinta jännitteen puuttumisen tarkistamiseksi.

3. Ennen huoltoa on suoritettava nelivaiheinen turvatoimenpide: Virta pois → Tarkista jännite → Maa → Aseta varoituskyltit.

4. Yksin korkeajännitekojeistohuoneeseen pääsy on ehdottomasti kielletty.

5. Kun olet avannut kaapin oven, varmista, että laite on jännitteetön ja maadoitettu ennen kuin menet sisään.

▷ Laitteiden turvallisuus

1. Suojausasetuksia ei saa muuttaa mielivaltaisesti; kaikki muutokset vaativat teknisen hyväksynnän.

2. Varalokeroissa olevat erottimet ja maadoituskytkimet on pidettävä oikeassa asennossa ja lukittuna.

3. Kaapin sisään ei saa jättää työkaluja tai roskia.

4. Virtaa ei saa kytkeä ennen kuin kaapelikotelon ovi on suljettu.

5. Estä pienten eläinten pääsy kaappiin; on suositeltavaa tiivistää kaapelin sisääntulokohdat ja asentaa jyrsijäsuojat.

▷ Hätätoimimenettelyt

1. Tuli kaapin sisällä: Irrota välittömästi virtalähde; käytä CO₂- tai jauhesammutinta; veden käyttö on ehdottomasti kielletty.

2. SF₆-kaasuvuoto: Henkilökunnan on evakuoitava välittömästi ja tuuletettava alue; Sisäänkäynti korjausta varten on sallittu vain kaasunaamari päällä.

3. Katkaisija ei toimi: Älä pakota toistuvia sulkemisyrityksiä; tutki ja ratkaise syy ennen kuin jatkat.

4. Virtakiskon oikosulkulaukaisu: Paikanna vikakohta, poista vika ja yritä sitten palauttaa virta osa kerrallaan.

FAQ

K: Mitkä ovat erottimien ja katkaisijoiden tiukat toimintajärjestysvaatimukset?

V:

Virran katkaisujärjestys: Avaa ensin katkaisija (keskeytysvirta) → avaa sitten kuormapuolen erotin → lopuksi avaa tehopuolen erotin.

Käynnistysjärjestys: Sulje ensin tehopuolen erotin → sulje sitten kuormapuolen erotin → lopuksi sulje virrankatkaisin.

Kultainen sääntö: Erotinta ei saa koskaan käyttää kuormitettuna.

K: Mitä avainparametreja vaaditaan kojeistoa ostettaessa?

V: Toimita seuraavat tiedot Sarah Electricille:

Järjestelmäparametrit: Nimellisjännite, suurin käyttöjännite, nimellistaajuus.

Virtaparametrit: Nimellisvirta pää- ja haarakiskoille, nimellinen lyhytkestoinen kestovirta (esim. 25kA/4s), nimellinen huippukestävyysvirta.

Ympäristöolosuhteet: Asennuspaikka (sisä/ulko), suurin/minimi ympäristön lämpötila, korkeus merenpinnasta, saastetaso.

Kokoonpanotiedot: Ensisijainen piirikaavio (yksirivinen kaavio), toisioohjauskaavio, suojauskokoonpanovaatimukset.

K: Voivatko Sarah Electricin kytkinlaitteet integroida saumattomasti SCADA- tai älyverkkojärjestelmiin?

V: Kyllä. Kojeistomme toissijaisessa ohjausosastossa on vakiona mikroprosessoripohjaiset integroidut suojareleet, jotka tukevat yleisiä kansainvälisiä tehoviestintäprotokollia, kuten IEC 61850, Modbus-RTU/TCP ja DNP3.0.

Yhdessä sisäänrakennettujen tarkkojen CT/VT-instrumenttimuuntajien ja moottoroitujen käyttömekanismien kanssa järjestelmä voi lähettää suoraan virran, jännitteen, kytkimien tila- ja vikahälytyksiä päävalvomoon tai pilvipohjaisiin SCADA-järjestelmiin, mikä mahdollistaa etätelemetrian, etäsignaloinnin ja kauko-ohjauksen.

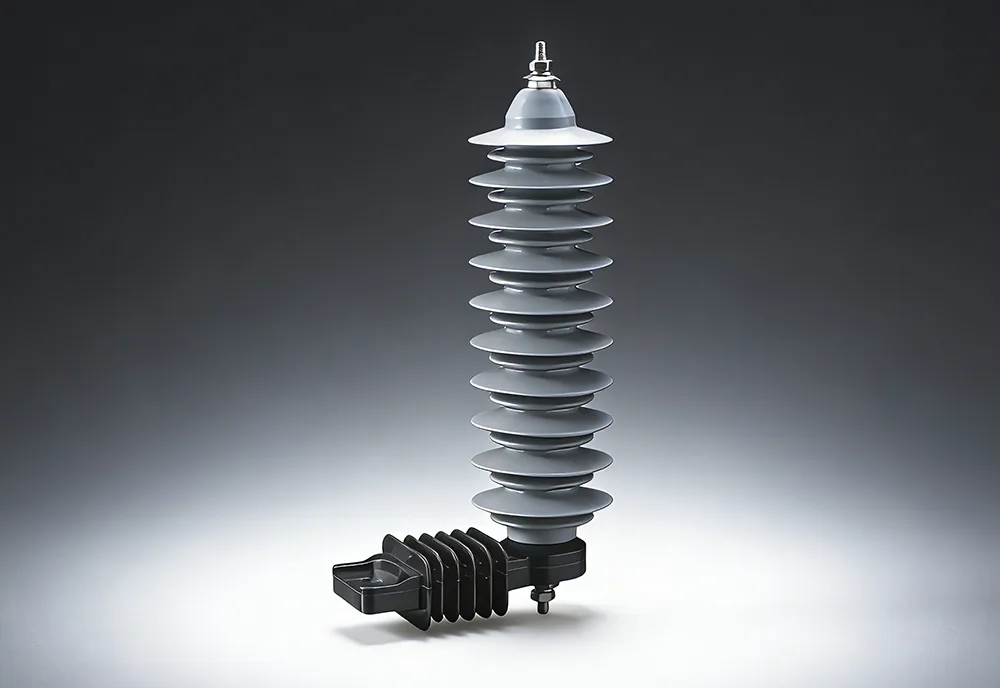

Sarah Electric on ylijännitesuojainten valmistaja ja toimittaja Kiinassa. Tuotteemme suojaavat muuntajia ja muita kalliita teholaitteita ylijännitteen aiheuttamilta vaurioilta; Ne pystyvät reagoimaan nopeasti vaarallisten jännitteiden ilmaantuessa minimoiden siten laitevaurioiden riskin ja varmistaen virransyöttöjärjestelmien vakaan toiminnan.

Mikä on ylijännitesuojan ensisijainen tehtävä?

1. Suurjännitepiikin sieppaus

Kun sähköverkkoon osuu salama tai se kokee sisäisiä kytkentäylijännitteitä, verkossa syntyy välittömästi ultrakorkeajännitepulsseja, jotka saavuttavat useita tai jopa kymmeniä kertoja normaalia käyttöjännitettä suuremmat tasot. suojavarusteita tarvitaan näiden ylikuormituksen sieppaamiseen.

2. Turvallinen siirto maahan

Ilman suojaa nämä korkeajännitteiset ylijänniteaallot puhkaisivat välittömästi kelan eristyksenmuuntajat, mikä johtaa laitteiden loppuunpalamiseen tai jopa räjähdykseen.

Ylijännitesuoja reagoi muutamassa mikrosekunnissa ohjatakseen nämä massiiviset, tuhoisat virrat turvallisesti maahan.

3. Automaattinen paluu normaaliin toimintaan

Kun ylijännite laantuu ja sähköverkko palaa normaaliin käyttöjännitteeseensä, ylijännitesuoja palaa välittömästi korkeaimpedanssiseen tilaan, mikä varmistaa, että normaali voimansiirto pysyy ennallaan.

Mitä ongelmia ylijännitesuojat voivat ratkaista?

Ongelma 1: Salaman ylijännitteiden aiheuttama laitevaurio

Kun salama iskee suoraan siirtolinjoihin – tai kun ilmakehän purkaukset indusoivat suuria virtoja linjojen sisällä – se tuottaa välittömiä korkeajännitteisiä ylijänniteaaltoja, jotka saavuttavat kymmeniä tai jopa satoja tuhansia voltteja.

Ratkaisumme: Ylijännitesuojat reagoivat nanosekunnissa ja siirtyvät nopeasti johtavaan tilaan ohjatakseen salamavirrat turvallisesti maahan.

Ongelma 2: Kytkentäylijännitteiden laukaisemat järjestelmän värähtelyt

Verkkotoimintojen aikana – kuten raskaita kuormia katkaistaessa tai kuormittamattomia muuntajia kytkettäessä pois – energianvaihto induktiivisten ja kapasitiivisten komponenttien välillä voi aiheuttaa järjestelmän sisäisiä kytkentäylijännitteitä.

Ratkaisumme: Ylijännitesuojalla on poikkeukselliset epälineaariset energiaa vaimentavat ominaisuudet, jotka tasoittavat tehokkaasti näiden sisäisten kytkentätoimintojen aiheuttamia jännitetransientteja ja stabiloivat järjestelmän jännitettä.

Ongelma 3: Sähkökatkoksista johtuvat merkittävät taloudelliset tappiot ja sakot

Jos muuntaja tai muu kriittinen suurjännitelaite vaurioituu ylijännitteen aiheuttaman häiriön takia, se johtaa usein laajalle levinneisiin, pitkittyneisiin sähkökatkoihin.

Ratkaisumme: Ohjaamalla aaltovirtoja turvallisesti laitteemme varmistavat koko sähkönjakeluverkon jatkuvan toiminnan ja minimoivat siten sähkökatkojen riskin.

Ongelma 4: Järjestelmän turvallisuusvaarat ankarissa ilmastoissa ja monimutkaisissa verkkoympäristöissä

Alueilla, jotka ovat alttiita ankarille ukkosmyrskyille (kuten Kaakkois-Aasian sadekauden vyöhykkeet tai Afrikan kaivosalueet) – tai alueilla, joilla sähköverkot ovat erittäin epävakaat – vakioteholaitteet ovat erittäin herkkiä toistuville eristysvyöhykkeille tai oikosulkuvirheille.

Ratkaisumme: Sarah Electricin valmistamissa ylijännitesuojassa on korkealaatuiset komposiittieristyskotelot, jotka tarjoavat erinomaisen kestävyyden likaantumista, kosteutta ja räjähdysvaaraa vastaan.

Tyyppivertailu

FAQ

K: Pitäisikö minun valita 11 kV:n sähköjärjestelmässä komposiittieristetty vai posliinieristetty ylijännitesuoja?

V: Jos asetat etusijalle kevyen rakenteen, asennuksen helppouden ja räjähdyssuojatun turvallisuuden, suosittelemme vahvasti komposiittieristeisiä ylijännitesuojaimia.

Jos sovelluksesi koskee perinteistä infrastruktuuria ja tarvitset poikkeuksellisen pitkän käyttöiän, posliinieristeiset ylijännitesuojat ovat edelleen klassinen valinta.

Valmistamme molempia tuotteita ja voimme tarjota räätälöityjä valintasuosituksia projektisi erityisten ympäristöolosuhteiden perusteella.

K: Kestävätkö Sarah Electricin ylijännitesuojat äärimmäisiä sääolosuhteita?

V: Kyllä. Tuotteemme eivät läpäise rankkasadetta, suolapitoista sumua ja äärimmäistä kylmyyttä; niiden täysin tiivis rakenne varmistaa, että sisäiset sinkkioksidivaristorit pysyvät suojattuna kosteudelta.

K: Soveltuvatko ylijännitesuojasi aurinkosähköihin (PV) ja uusiin energiaprojekteihin?

V: Ehdottomasti. PV-voimalaitokset ja tuulivoimajärjestelmät asennetaan tyypillisesti ulos, mikä tekee niistä herkkiä salamaniskuille ja jännitevaihteluille; siksi ne vaativat korkean suorituskyvyn ylijännitesuojat varmistaakseen suojan.
