Pitkän tangon jousituksen eriste

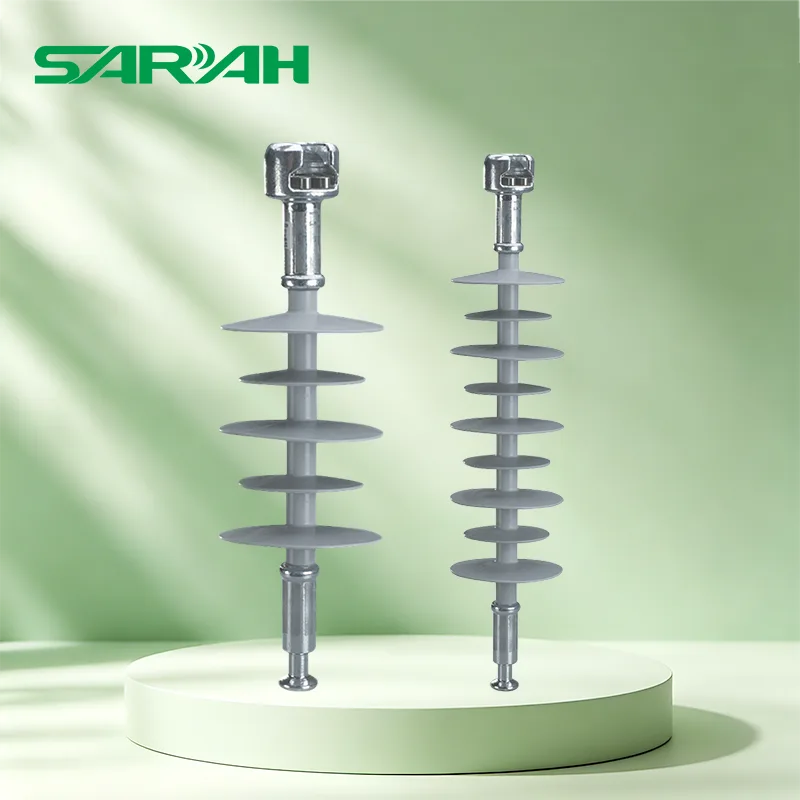

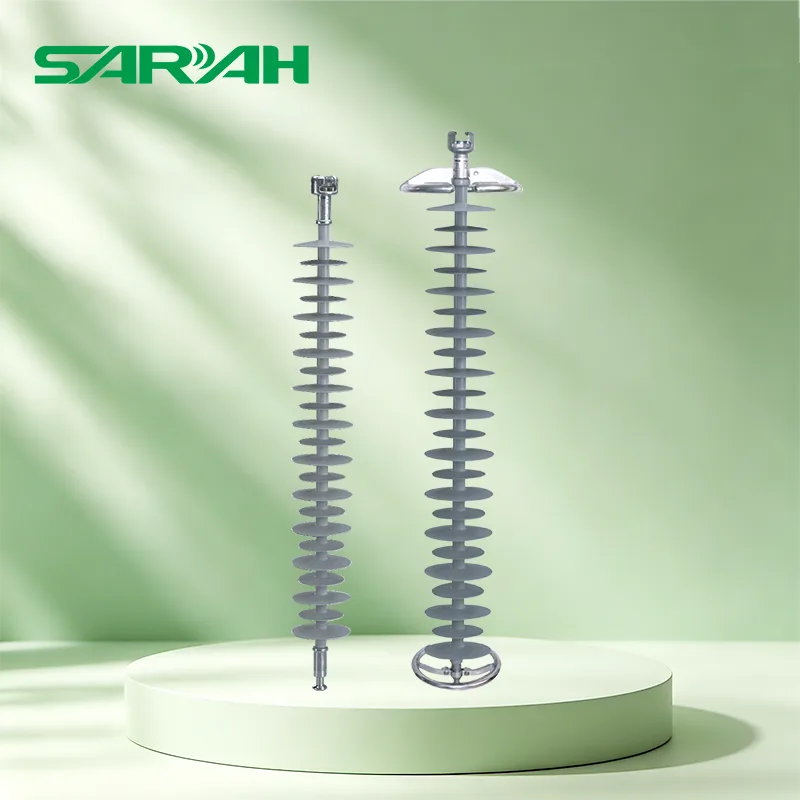

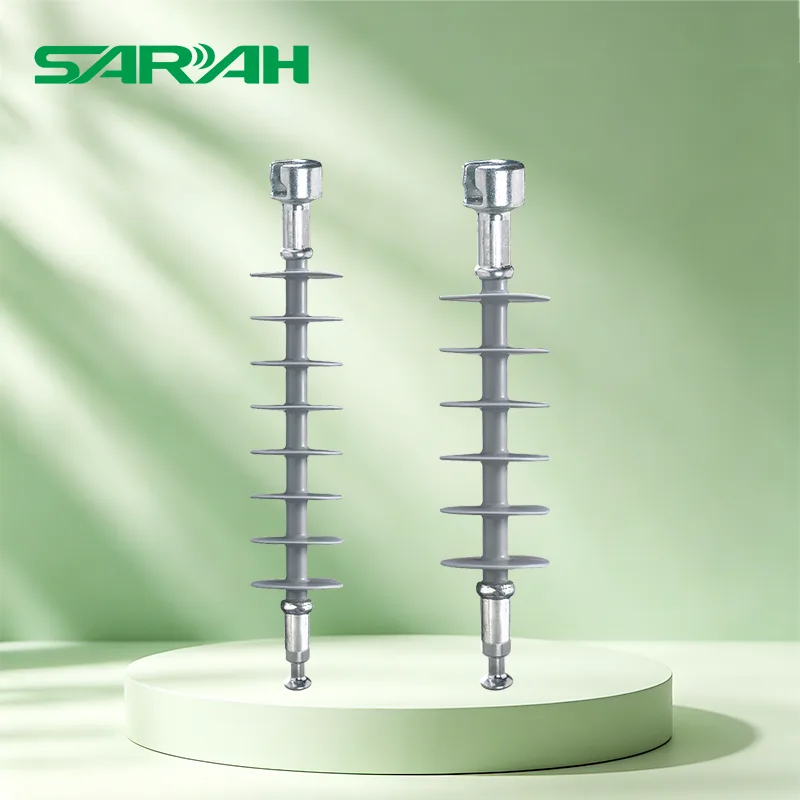

SARAH kestävä Long Rod Suspension Insulator on uuden sukupolven tehoeristystuote, joka korvaa perinteiset posliini/lasi ripustuseristeet. Sitä käytetään laajalti suurjännite-, ultrakorkeajännite- ja erittäin korkeajännitteisissä ilmajohtolinjoissa johtimien ripustamiseen ja sähköisen eristyksen ja mekaanisen kiinnityksen saavuttamiseen.

Tuotteessa käytetään kiinteää muovausprosessia, ja ydintanko, sateenvarjon helma ja laitteisto on integroitu tiivistämistä varten, mikä eliminoi täysin käyttöliittymän rikkoutumisen riskin; Silikonikumimateriaalilla on erinomainen hydrofobisuus, pilaantumisen kestävyys ja ikääntymisenkestävyys. Monimutkaisissa työolosuhteissa, kuten korkea kosteus, korkea suolasumu ja voimakas saastuminen, sen eristyskyky on paljon parempi kuin perinteiset posliinieristeet, mikä vähentää huomattavasti linjan käyttö- ja ylläpitokustannuksia.

Täysi mallivalikoima ja perusparametrit

Pitkän sauvan ripustuseristemme kattaa koko jännitealueen 12 kV pienjännitejakeluverkosta 550 kV ultrakorkeajännitteiseen siirtoon ja täyttää eri linjaskenaarioiden eristys- ja mekaaniset vaatimukset. Mallin perusparametrit ovat seuraavat:

Edut

Sateenvarjon helman rakenne optimoi ryömintäreitin maksimaalisella ryömintäetäisyydellä 12250 mm, mikä estää tehokkaasti saasteiden leviämisen ja märän leviämisen ja varmistaa vakaan toiminnan erittäin saastuneilla alueilla;

Koko tuotesarjan salamanimpulssinkestojännite kattaa 95kV-2250kV, mikä täyttää eri jännitetasojen linjojen salamansuojavaatimukset ja vähentää merkittävästi salaman laukaisunopeutta;

Materiaalin pinnalle muodostuu vakaa hydrofobinen kalvo, ja sadevesi liukuu nopeasti pois muodostamatta jatkuvaa vesikalvoa. Märkäeristyskyky ylittää huomattavasti keraamisten eristeiden.

Long Rod Suspension Insulator käyttää epoksilasikuituvetotankoja, joiden vetolujuus on yli 5 kertaa tavallisen teräksen vetolujuus ja nimelliskuormitus 70 kN-210 kN, jotka täyttävät ankarat työolosuhteet, kuten suuret jännevälit ja raskaat jääalueet;

Metalliliittimet ja ydintangot liimataan kiinteällä puristusprosessilla, jonka lujuus ylittää huomattavasti kansalliset standardivaatimukset, eikä ole vaaraa löystymisestä tai luistamisesta pitkäaikaisen käytön aikana.

Long Rod Suspension Insulator on läpäissyt miljoonia tärinän väsymistestejä ja soveltuu pitkäaikaisiin tuuli- ja tärinäolosuhteisiin linjalla, ja sen käyttöikä on yli 30 vuotta.

Silikonikumimateriaali on läpikäynyt korkean ja matalan lämpötilan kierron -40 ℃ ~ + 80 ℃, UV-vanhenemisen ja suolasuihkukorroosiotestauksen, mikä tekee siitä sopivan erilaisiin monimutkaisiin ympäristöihin, kuten tasangot, rannikkoalueet ja kemialliset vyöhykkeet;

Paino on vain 1/5 ~ 1/10 saman jännitetason posliinieristeistä, mikä vähentää merkittävästi tornien kuormitusta, vähentää kuljetus- ja asennuskustannuksia ja parantaa rakentamisen tehokkuutta yli 50%;

Tuotteella ei ole nolla-arvon itseräjähdysvaaraa, se ei vaadi säännöllistä nolla-arvotestausta, ja se vähentää käyttö- ja ylläpitokustannuksia 80 %, joten se on ihanteellinen valinta älykkäille sähköverkoille.

Ydintangon, sateenvarjon helman ja metalliosien integroitu vulkanointivalu, joka eliminoi rajapinnan ilmaraot ja mahdolliset liitännän rikkoutumisvaarat;

Tehtaalle saapuvista raaka-aineista tehtaalta lähteviin valmiisiin tuotteisiin jokainen tuote-erä testataan täydellisesti, mukaan lukien tehotaajuuden kestojännite, mekaaninen venytys ja jyrkkä aaltoisku, ja se on 100 % pätevä ennen tehtaalta lähtöä;

Tuote on kotimaisten ja kansainvälisten standardien, kuten IEC 61109 ja GB/T 19519, mukainen, ja se on läpäissyt virallisen kolmannen osapuolen testauksen ja sertifioinnin. Sitä voidaan käyttää suoraan erilaisissa energiatekniikan projekteissa maailmanlaajuisesti.

Sovellettavat skenaariot

Ripustuseristys 10kV-500kV ilmajohtoihin;

Verkko- ja maaseudun sähköverkkojen kunnostushankkeet;

Korkealla korkeudella, raskas saastuminen, korkea suolasuihku ja muut erityiset käyttöolosuhteet linjat;

Linjat, joilla on tiukat mekaaniset vaatimukset, kuten suuret jännevälit ja raskaat jääalueet;

Muuntoasemien ja sähköasemien virtakiskojen eristys;

Rautateiden ja raideliikenteen sähkönsyöttölinjojen eristys.

Yrityksen vahvuus ja toimitustakuu

Yrityksen vahvuus

SARAH Electric on ammattimainen kotimainen yritys, joka harjoittaa korkeajännitekomposiittieristeiden tutkimusta ja kehitystä, tuotantoa ja vientiä, jolla on yli 20 vuoden kokemus alalta. Se on rakentanut oman modernin tuotantokantansa, joka on varustettu kansainvälisesti edistyneillä vulkanointituotantolinjoilla ja mekaanisilla/sähköisillä testauslaboratorioilla. Sen tekninen ydintiimi tulee sähköalan huippuyliopistoista, ja sillä on useita riippumattomia tutkimus- ja kehityspatentteja.

Olemme State Gridin ja Southern Power Gridin pätevä toimittaja, jonka tuotteita viedään yli 30 maahan ja alueelle maailmanlaajuisesti. Olemme palvelleet yli 1000 energiatekniikkaprojektia ja saaneet maailmanlaajuisilta asiakkailta yksimielisen tunnustuksen vakaasta tuotelaadustamme ja tehokkaasta toimituskyvystämme.

Lähetys- ja palvelutakuu

Tavallisia koko sarjan malleja on varastossa, 12kV-220kV valtavirran mallit voidaan toimittaa 48 tunnin sisällä ja ultrakorkeajännitemallit 330kV-500kV voidaan toimittaa nopeasti 7-15 päivässä;

Tukee laitteistorakenteen, sateenvarjon muodon, ryömintäetäisyyden ja muiden parametrien räätälöintiä, ja se voidaan kehittää ja valmistaa yksinomaan asiakkaan piirustusten ja työolojen vaatimusten mukaisesti;

Korkeajännitekomposiittieristeillä on täydelliset vientipätevyydet, ne voivat tarjota CE-, ISO- ja muita sertifikaatteja, tukea FOB/CIF- ja muita kauppaehtoja sekä tehokasta maailmanlaajuista logistiikan jakelua.

FAQ

K1: Mitä eroa on komposiittieristeillä ja perinteisillä keraamisilla eristeillä?

V: Ydinero on materiaalin, suorituskyvyn sekä käytön ja huollon kolmessa ulottuvuudessa: komposiittieristeissä käytetään silikonikumista ja epoksisydäntangot, jotka ovat kevyempiä, kestävämpiä likaa ja ylivuotoa vastaan ​​eivätkä huoltovapaita; Keraamiset eristeet ovat raskaita, herkkiä rikkoutumaan ja vaativat säännöllistä nollaarvotestausta, mikä johtaa korkeisiin ylläpitokustannuksiin. Erittäin saastuneilla ja korkean kosteuden alueilla komposiittieristeiden eristysvarmuus ylittää huomattavasti keraamisten eristeiden.

Q2: Kuinka valita sopiva eristemalli omalle linjallesi?

V: Valintaydin riippuu kolmesta parametrista: nimellisjännite, nimellinen mekaaninen kuorma ja ryömintäetäisyys. Yhdistä nimellisjännite johdon jännitetason mukaan, sovita mekaaninen kuormitus langan painon, jännevälin ja jäätuulikuorman mukaan ja sovita ryömintäetäisyys paikallisen saastetason mukaan. Tekninen tiimimme voi tarjota sinulle ilmaisia ​​valintaratkaisuja. Ota rohkeasti yhteyttä.

Q3: Mikä on tuotteen käyttöikä?

V: Normaaleissa käyttöolosuhteissa komposiittiripustuseristeiden suunniteltu käyttöikä on ≥ 30 vuotta. Nopeutetun ikääntymistestin todentamisen ansiosta pitkän aikavälin toimintakyky on vakaa eikä vaadi välivaiheen vaihtoa.
