Kuinka 20 KV:n tehomuuntaja voi tuottaa luotettavaa ja tehokasta teollisuustehoa?
A 20KV tehomuuntajasillä on keskeinen rooli keskijännitesähkönjakelussa, teollisuuslaitoksissa, liikerakennuksissa, uusiutuvan energian hankkeissa ja sähköverkoissa. Oikean muuntajan on tehtävä enemmän kuin muutettava jännite. Sen on tarjottava vakaa toiminta, hallittavissa olevat häviöt, luotettava eristyskyky, sopiva lämpökapasiteetti ja pitkä käyttöikä todellisissa käyttöolosuhteissa.
20 KV:n tehomuuntajan valinta edellyttää täydellistä ymmärrystä jännitevaatimuksista, nimelliskapasiteetista, kuormitusominaisuuksista, asennusympäristöstä, jäähdytysolosuhteista, eristyksen suorituskyvystä, suojajärjestelmistä, huoltovaatimuksista ja elinkaarikustannuksista. Ostovaiheessa taloudelliselta vaikuttava muuntaja voi tulla kalliiksi, jos se tuottaa liiallisia häviöitä, toimii korkeissa lämpötiloissa tai vaatii säännöllistä huoltoa. Tämä opas selittää tärkeimmät tekniset näkökohdat, yleiset sovellukset, ostotekijät ja käytännön huoltoperiaatteet, jotka auttavat teollisia ostajia rakentamaan turvallisemman ja luotettavamman keskijännitejärjestelmän.
Sisällysluettelo
- Mikä on 20KV tehomuuntaja?
- Miksi 20KV-muunnos on tärkeä?
- Kuinka 20KV tehomuuntaja rakennetaan?
- Mitä ostajan tulee ottaa huomioon ennen ostoa?
- Kuinka muuntajan kapasiteetti pitäisi laskea?
- Miten muuntajan tehokkuutta voidaan parantaa?
- Missä 20KV tehomuuntajia käytetään?
- Mitkä ovat tärkeimmät muuntajan kokoonpanoerot?
- Kuinka huolto voi pidentää muuntajan käyttöikää?
- Mitä ostovirheitä tulisi välttää?
- Miksi työskennellä Yueqing Sarah Electric Co., Ltd:n kanssa?
- Usein kysytyt kysymykset

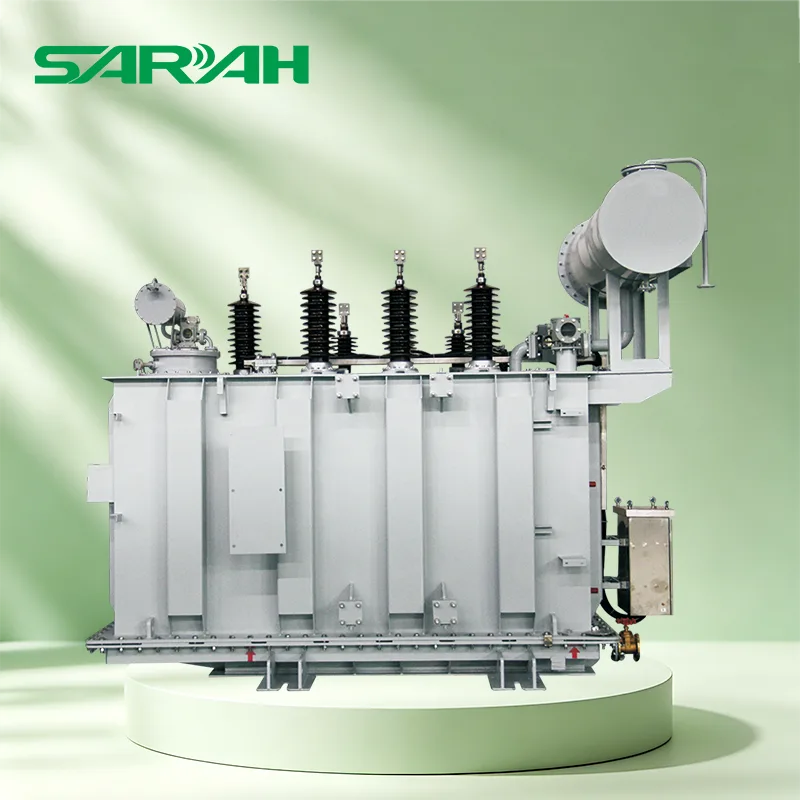

Mikä on 20KV tehomuuntaja?
20KV tehomuuntaja on keskijännitemuuntaja, joka on suunniteltu siirtämään sähköenergiaa jännitetasojen välillä säilyttäen samalla järjestelmän vaaditut tehoominaisuudet. Käytännön sovelluksissa 20 kV ensiöpuolen jännite voidaan muuntaa alemmaksi jakelujännitteeksi, joka sopii tehtaille, kaupallisiin tiloihin, infrastruktuuriprojekteihin tai muihin sähkökuormiin.
Muuntaja ei vain vähennä jännitettä. Se tarjoaa myös sähköisen eristyksen käämien välillä, tukee vakaata virranjakoa ja muodostaa tärkeän osan yleistä suoja- ja jakeluarkkitehtuuria.
Keskeinen kohta:Muuntaja tulee aina määrittää koko sähköjärjestelmän mukaan pelkän jännitteen sijaan. Nimelliskapasiteetti, taajuus, liitäntäjärjestely, eristystaso, jäähdytysmenetelmä, ympäristöolosuhteet ja kuormitusprofiili vaikuttavat kaikki lopulliseen kokoonpanoon.
Miksi 20KV-muunnos on tärkeä?
Keskijännitejakelu mahdollistaa sähköenergian siirron ja jakautumisen tehokkaasti ennen kuin se muunnetaan käyttöjännitteeksi. Teollisuuden käyttäjille muuntaja sijoitetaan usein sisääntulevan keskijänniteverkon ja laitoksen pienjännitejakelujärjestelmän väliin.
Vakaa jakelu
Tarjoaa ohjatun jännitteen muuntopisteen alavirran sähkölaitteille.
Energianhallinta
Asianmukainen muuntajan suunnittelu voi auttaa vähentämään tarpeettomia sähköhäviöitä pitkien käyttöjaksojen aikana.
Järjestelmän suojaus
Toimii kytkinlaitteiden, katkaisijoiden, releiden ja valvontalaitteiden kanssa järjestelmän suojauksen tukemiseksi.
Teollinen luotettavuus
Auttaa toimittamaan luotettavaa tehoa tuotantolinjoille ja muille kriittisille sähkökuormille.
Kuinka 20KV tehomuuntaja rakennetaan?
Vaikka rakenne vaihtelee muuntajan tyypin ja projektin spesifikaation mukaan, tärkeimmät sähköiset ja mekaaniset komponentit sisältävät yleensä magneettisydän, suurjännitekäämityksen, pienjännitekäämin, eristysjärjestelmän, kotelon tai säiliön, jäähdytysrakenteen, liittimet ja suoja- tai valvontatarvikkeet.
| Komponentti | Ensisijainen toiminto | Ostajan huoli |
|---|---|---|
| Magneettinen ydin | Tarjoaa magneettisen reitin energian siirtoon. | Ydinmateriaali ja häviöt. |
| HV käämitys | Käsittelee keskijännitepuolta. | Eristys, johtimien rakenne ja jännitteenkestävyys. |
| LV käämitys | Antaa tarvittavan alavirran jännitteen. | Nimellisvirran ja kuorman yhteensopivuus. |
| Eristysjärjestelmä | Erottelee jännitteelliset komponentit sähköisesti. | Dielektrinen lujuus ja palveluympäristö. |
| Jäähdytysjärjestelmä | Säätelee käyttölämpötilaa. | Ympäristön lämpötila, ilmanvaihto ja kuormitusprofiili. |
Mitä ostajan tulee ottaa huomioon ennen ostoa?
20KV:n tehomuuntajan ostaminen pelkästään tyyppikilven jännitteen perusteella on yleinen hankintavirhe. Ammattimaisessa määrittelyssä tulee ottaa huomioon koko käyttöympäristö ja odotettu sähköntarve.
- Nimellisjännite:Tarkista ensiö- ja toisiojännitevaatimukset ja paikalliset verkkoolosuhteet.
- Nimelliskapasiteetti:Valitse sopiva kVA- tai MVA-arvo nykyisen ja odotettavissa olevan kuormituksen mukaan.
- Taajuus:Tarkista, toimiiko järjestelmä 50 Hz, 60 Hz tai muulla vaaditulla taajuudella.
- Vaiheen konfigurointi:Selvitä, tarvitaanko kolmivaiheinen vai erikoiskokoonpano.
- Yhteysryhmä:Määritä sopiva käämin liitäntä ja vaihesiirto.
- Eristysvaatimukset:Ota huomioon jännitteenkestävyys, ympäristöolosuhteet ja soveltuvat projektistandardit.
- Jäähdytys:Yhdistä jäähdytysjärjestely kuorman, ympäristön lämpötilan, kotelon ja asennusolosuhteiden mukaan.
- Asennusympäristö:Ota huomioon korkeus, kosteus, pöly, syövyttävät kaasut, lämpötila ja sisä- tai ulkoasennus.
- Suojaus:Varmista yhteensopivat katkaisijat, releet, lämpötilan valvonta, ylijännitesuoja ja muut lisävarusteet.
- Pääsy huoltoon:Varmista, että tarkastuspisteet ja huoltoalueet ovat käytännöllisiä pitkäaikaista käyttöä varten.
Kuinka muuntajan kapasiteetti pitäisi laskea?
Muuntajan kapasiteetin tulisi heijastaa todellista kysyntää sen sijaan, että vain lisättäisiin jokainen kytketty kuorma täydellä teholla. Insinöörit tarkastelevat yleensä kytketyn kuorman, kysyntätekijän, monipuolisuuden, moottorin käynnistysominaisuudet, harmonisen sisällön, tulevan laajenemisen ja odotetut käyttöolosuhteet.
Käytännön periaate:Alimitoitus voi aiheuttaa liiallista lämpötilan nousua, jänniteongelmia, häiriöitä suojaavia laukaisuja ja nopeutettua ikääntymistä. Liiallinen ylimitoitus voi lisätä alkuinvestointeja ja heikentää taloudellista tehokkuutta, koska kiinteät häviöt jatkuvat, vaikka muuntaja on kevyesti kuormitettu.
Tästä syystä projektiinsinöörien tulee arvioida sekä nykyinen kuormitus että laitoksen odotettu kehitys. Tuotantolaitos, joka aikoo lisätä tuotantolaitteita lähivuosina, saattaa vaatia erilaisen muuntajakapasiteetin kuin laitoksessa, jonka kysyntä on vakaa.
Miten muuntajan tehokkuutta voidaan parantaa?
Muuntajan tehokkuuteen vaikuttavat sekä kuormittamattomat häviöt että kuormituksesta johtuvat häviöt. Koska muuntajat voivat toimia yhtäjaksoisesti useita vuosia, jopa suhteellisen pienet häviöerot voivat muodostua merkittäviksi laitteiden elinkaaren aikana.
- Valitse tarvittavalle jännitteelle ja kapasiteetille sopiva ydinrakenne.
- Käytä sopivia johtimia käämihäviöiden säätämiseen.
- Valitse muuntajan kapasiteetti, joka vastaa todellista kuormitusprofiilia.
- Säilytä asianmukaiset jäähdytys- ja tuuletusolosuhteet.
- Estä pitkäaikainen käyttö liiallisessa ylikuormituksessa.
- Tarkkaile lämpötilaa ja epänormaaleja käyttöolosuhteita.
- Pidä liittimet, liitännät ja suojalaitteet hyvässä kunnossa.
- Arvioi elinkaarikäyttökustannukset sen sijaan, että keskittyisit vain ostohintaan.
Kansainväliset muuntajastandardit koskevat myös energiatehokkuutta ja arviointimenetelmiä. Esimerkiksi IEC TS 60076-20 tarjoaa lähestymistapoja energiatehokkuuden määrittämiseen ja muuntajan energiatehokkuuden arviointiin. :contentReference[oaicite:1]{index=1}
Missä 20KV tehomuuntajia käytetään?
20KV jänniteluokka koskee monia keskijännitejakelujärjestelmiä. Tarkka kokoonpano riippuu paikallisesta sähköverkosta ja projektin vaatimuksista.
Tuotantolaitokset
Tukee tuotantolinjoja, moottoreita, LVI-järjestelmiä, valaistusta, kompressoreja, pumppuja ja automaatiolaitteita.
Kaupalliset tilat
Voi tukea ostoskeskuksia, toimistokomplekseja, hotelleja, varastoja ja suuria kaupallisia rakennuksia.
Infrastruktuuri
Soveltuu valikoituihin liikenne-, kunnallis-, yleishyödyllisiin ja infrastruktuurin jakelusovelluksiin.
Uusiutuva energia
Voi olla osa sähkönkeräys- tai jakelujärjestelmiä, joissa tarvitaan jännitteen muuntamista.
Mitkä ovat tärkeimmät muuntajan kokoonpanoerot?
| Kokoonpano | Tyypillinen vahvuus | Tärkeä huomio |
|---|---|---|
| Öljy-upotettu | Vahva lämmönpoisto ja soveltuvuus moniin ulkokäyttöön. | Edellyttää asianmukaisia öljynhallinta- ja asennusturvatoimenpiteitä. |
| Kuiva tyyppi | Hyödyllinen, kun sisäasennukset ja nesteisiin liittyvät ongelmat ovat ensisijaisia. | Ilmanvaihto, ympäristön lämpötila ja asennusympäristö vaativat huolellista harkintaa. |
| Räätälöity suunnittelu | Voi vastata epätavallisiin jännite-, kapasiteetti-, ympäristö- tai asennusvaatimuksiin. | Edellyttää yksityiskohtaista teknistä viestintää ostajan ja valmistajan välillä. |
Kuivamuuntajille IEC 60076-11 kattaa kuivatyyppiset tehomuuntajat, joilla on tietyt jännite- ja sovellusrajat, joten on tärkeää vahvistaa sovellettava standardi ja projektispesifikaatio ennen kokoonpanon valitsemista. :contentReference[oaicite:2]{index=2}
Kuinka huolto voi pidentää muuntajan käyttöikää?
Hyvin suunniteltu muuntaja vaatii edelleen asianmukaista käyttöä ja huoltoa. Ennaltaehkäisevä tarkastus voi tunnistaa kehittyvät ongelmat ennen kuin ne aiheuttavat odottamattomia sammutuksia.
| Tarkastusalue | Mitä tarkistaa |
|---|---|
| Lämpötila | Etsi epänormaalia lämpötilan nousua tai muutoksia normaaleista käyttöolosuhteista. |
| Liitännät | Tarkista liittimet, kaapeliliitännät ja merkit ylikuumenemisesta tai löysyydestä. |
| Eristys | Tarkkaile eristyksen kuntoa huolto-ohjelman mukaisesti. |
| Jäähdytys | Varmista, että jäähdytyslaitteet ja ilmanvaihtoreitit pysyvät esteettömänä. |
| Suojaus | Tarkista siihen liittyvien suojalaitteiden kunto ja asetukset. |
Mineraaliöljyllä upotetuissa muuntajissa kuormituksen ja lämpötilan hallinta ovat erityisen tärkeitä, koska käyttölämpötila- ja kuormitusolosuhteet vaikuttavat lämpövanhenemiseen ja muuntajan käyttöikään. IEC 60076-7 antaa ohjeita mineraaliöljyllä upotettujen muuntajien kuormitukseen ja käyttölämpötiloihin. :contentReference[oaicite:3]{index=3}
Mitä ostovirheitä tulisi välttää?
- Valinta vain jännitteen perusteella:20 kV:n teho ei määrittele muuntajan täydellistä spesifikaatiota.
- Tulevan kuormituksen kasvun huomioimatta:Laitos voi nopeasti kasvaa alamittaisen muuntajan ulkopuolelle.
- Keskity vain ostohintaan:Myös käyttötappiot, huolto, kuljetus, asennus ja huolto tulee ottaa huomioon.
- Ympäristöolosuhteiden huomioimatta jättäminen:Lämpötila, korkeus, kosteus, pöly ja syövyttävät ympäristöt voivat vaikuttaa suorituskykyyn.
- Käyttäen epätäydellisiä teknisiä asiakirjoja:Puuttuvat tiedot voivat aiheuttaa viiveitä suunnittelun hyväksynnässä ja hankinnassa.
- Myynnin jälkeisen tuen aliarviointi:Varaosat, tekninen tuki, käyttöönottotuki ja vianetsintä voivat vaikuttaa merkittävästi laitteen elinkaaren aikana.
Miksi työskennellä Yueqing Sarah Electric Co., Ltd:n kanssa?
Ostajien, jotka etsivät luotettavaa 20KV Power Transformer -toimittajaa, valmistajan kykyä tulisi arvioida tuotteen ulkonäön tai perustarjouksen lisäksi. Tekninen viestintä, räätälöintikyky, laadunvalvonta, dokumentointi, toimitusten koordinointi ja pitkäaikainen palvelu edistävät kaikki projektin onnistumista.
Yueqing Sarah Electric Co., Ltd. keskittyy sähkölaitteisiin ja sähkönjakeluratkaisuihin tarjoamalla asiakkaille tuotteita, jotka on suunniteltu käytännön projektien vaatimusten mukaan. Teollisille ja kaupallisille ostajille yhteistyö toimittajan kanssa, joka ymmärtää jännitetasot, nimelliskapasiteetin, asennusolosuhteet, suojausvaatimukset ja sovelluskohtaiset tekniset tiedot, voi yksinkertaistaa hankintaprosessia.
Sovelluskeskeinen
Tuotesuositukset voidaan mukauttaa todellisiin sähkösovellusvaatimuksiin.
Tekninen viestintä
Selkeät tekniset tiedot auttavat vähentämään väärinkäsityksiä projektin suunnittelun ja hankinnan aikana.
Projektin joustavuus
Eri projektit voivat vaatia erilaisia jännite-, kapasiteetti-, konfiguraatio- ja asennusratkaisuja.
Pitkäaikainen arvo
Täydellinen hankintatapa ottaa huomioon luotettavuuden, tehokkuuden, huollon ja palvelun.
Ennen tarjouksen pyytämistä ostajien tulee valmistella projektin perustiedot, kuten tulojännite, lähtöjännite, nimelliskapasiteetti, taajuus, vaihe, asennuspaikka, ympäristöolosuhteet, kuormitustyyppi, sovellettavat standardit ja odotetut toimitusvaatimukset. Täydellisten tietojen avulla valmistaja voi tarjota tarkemman teknisen ehdotuksen.
Usein kysytyt kysymykset
1. Mitä 20KV tarkoittaa tehomuuntajassa?
20KV tarkoittaa yleensä noin 20 kilovoltin nimellisjännitetasoa muuntajan toisella puolella. Tarkka erittely on vahvistettava sähköverkon ja projektin vaatimusten mukaisesti.
2. Sopiiko 20KV muuntaja teollisiin sovelluksiin?
Kyllä. 20KV-muuntajia voidaan käyttää erilaisissa teollisissa keskijännitejakelujärjestelmissä edellyttäen, että jännite, kapasiteetti, eristys, jäähdytys, suojaus ja ympäristövaatimukset on sovitettu oikein.
3. Miten määritän tarvittavan muuntajan kapasiteetin?
Aloita laitoksen todellisesta sähköntarpeesta ja ota sitten huomioon kysyntätekijät, moottorin käynnistysolosuhteet, kuormituksen vaihtelu, tuleva laajennus ja käyttöominaisuudet. Pätevän sähköinsinöörin tulee vahvistaa lopullinen kapasiteetti.
4. Mikä on tärkeämpää, muuntajan hinta vai tehokkuus?
Molemmilla on merkitystä, mutta pelkkä ostohinta ei edusta kokonaiskustannuksia. Energiahäviöt, huolto, käyttöikä, asennus ja seisokit on myös arvioitava.
5. Voidaanko 20KV muuntaja räätälöidä?
Monet muuntajaprojektit voidaan räätälöidä jännitesuhteen, kapasiteetin, kytkentäjärjestelyn, jäähdytystavan, asennusympäristön, suojausvaatimusten, mittojen ja muiden projektikohtaisten ehtojen mukaan. Räätälöinti tulee vahvistaa valmistajan kanssa ennen tuotantoa.
6. Mitkä standardit koskevat tehomuuntajia?
IEC 60076 on merkittävä kansainvälinen muuntajastandardisarja. Eri osat käsittelevät aiheita, kuten yleisiä vaatimuksia, eristys- ja eristetestausta, kuivatyyppisiä muuntajia, lastausohjausta ja energiatehokkuutta. Sovellettava standardi tulee vahvistaa muuntajan tyypin ja kohdemarkkinoiden mukaan.
7. Mitä tietoja minun tulee antaa, kun pyydän tarjousta?
Ilmoita ensiö- ja toisiojännite, kapasiteetti, taajuus, vaihe, asennusympäristö, muuntajan tyyppi, liitäntävaatimukset, jäähdytysvaatimukset, sovellettavat standardit, määrä, kohde ja mahdolliset erityiset tekniset vaatimukset.
8. Miten muuntajan käyttöikää voidaan parantaa?
Asianmukainen kuormitus, tehokas jäähdytys, säännöllinen tarkastus, oikeat suoja-asetukset, hyvä liitäntöjen huolto ja oikea-aikainen vianetsintä voivat auttaa ylläpitämään muuntajan luotettavaa toimintaa ja vähentämään vältettävissä olevaa ikääntymistä.
Rakenna luotettavampi keskijännitejärjestelmä
Oikean 20KV Power Transformer -muuntajan valinta vaatii enemmän kuin tarjousten vertailua. Oikean ratkaisun tulee vastata sähkökuormaa, käyttöympäristöä, tehokkuusodotuksia, suojajärjestelmää, asennusolosuhteita ja pitkän aikavälin projektin tavoitteita.Yueqing Sarah Electric Co., Ltd.voi auttaa teollisia ja kaupallisia ostajia arvioimaan muuntajatarpeensa ja kehittämään käytännöllisen sähkönjakeluratkaisun.
Tarvitsetko 20KV tehomuuntajan projektiisi?Ota yhteyttätänään keskustellaksesi jännite-, kapasiteetti-, sovellus- ja räätälöintivaatimuksistasi.
