Mikä on 33 kV napakiinnitetty muuntaja ja kuinka se tukee luotettavaa virranjakoa?
A 33kV napakiinnitetty muuntajaon pylväisiin tai tukirakenteisiin asennettu keskijännitteinen jakelumuuntaja, joka vähentää sähkön 33 kV jakeluverkosta alempaan jännitteeseen, joka soveltuu asuin-, maatalous-, liike-, infrastruktuuri- tai valituille teollisuuden kuormille. Sen korotettu asennus voi auttaa säästämään maatilaa ja integroitumaan tehokkaasti yläjakeluverkkoihin. Onnistunut käyttöönotto riippuu kuitenkin oikeasta kapasiteetin valinnasta, jännitesuhteesta, eristystasosta, suojauksesta, rakenteellisesta kuormituksesta, ympäristöolosuhteista ja sovellettavien hyötykäyttövaatimusten noudattamisesta. Tämä opas selittää keskeiset tekijät, jotka projektiinsinöörien, jakelijoiden, urakoitsijoiden ja sähköjärjestelmien ostajien tulee ottaa huomioon ennen muuntajan määrittämistä.
Sisällysluettelo
- Mikä on 33 kV napakiinnitetty muuntaja?
- Kuinka 33 kV napakiinnitetty muuntaja toimii?
- Mitkä ovat pääkomponentit?
- Millä teknisillä tiedoilla on merkitystä?
- Missä sitä käytetään?
- Mitä ostajan tulee ottaa huomioon ennen valintaa?
- Mitkä asennustekijät vaikuttavat suorituskykyyn?
- Miten luotettavuutta ja käyttöikää voidaan parantaa?
- Mitä yleisiä ostovirheitä tulisi välttää?
- Usein kysytyt kysymykset
- Johtopäätös

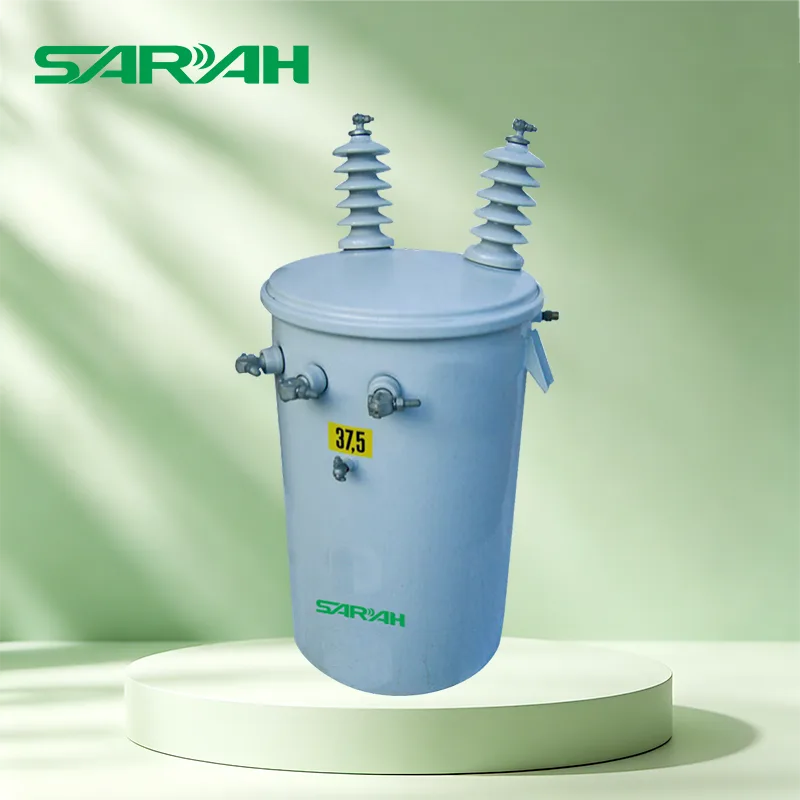

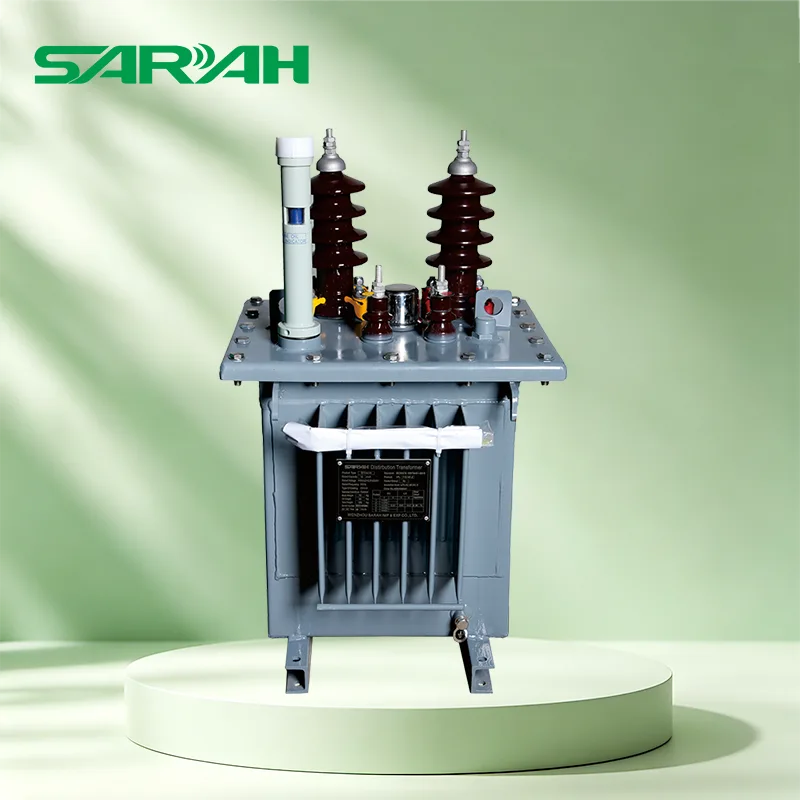

Mikä on 33 kV napakiinnitetty muuntaja?
A 33kV napakiinnitetty muuntajaon jakelumuuntaja, joka on suunniteltu vastaanottamaan sähköä keskijänniteverkosta, jonka nimellinen ensiöjännite on 33 kV, ja muuttamaan se alempaan jännitteeseen jatkokäyttäjille. Muuntaja asennetaan maan päälle pylväille tai suunniteltuun yläpuoliseen tukijärjestelyyn sen sijaan, että se sijoitettaisiin maanpinnan tason kotelon sisään.
Tämä kokoonpano on erityisen hyödyllinen silloin, kun yleiskustannusten jakelu on edelleen käytännöllinen infrastruktuurivaihtoehto. Maaseudun sähköistys, maataloustilat, hajallaan sijaitsevat yhteisöt, tienvarsien infrastruktuuri ja jotkut kaupalliset kuormat voivat hyötyä muuntajasta, joka on sijoitettu lähelle kulutuspistettä.
Pylväsasennettavat muuntajat voidaan suunnitella yksi- tai kolmivaiheisina kokoonpanoina jakeluverkon ja kuormitustarpeiden mukaan. Tyypillisessä muuntajarakenteessa voidaan käyttää öljyllä upotettua mallia luonnollisella jäähdytyksellä, vaikka lopullinen konfiguraatio tulisi aina määrittää projektin spesifikaatioiden ja sovellettavien sähköstandardien mukaan.
Keskeinen kohta:"33kV" kuvaa ensiöjänniteluokkaa. Se ei sinänsä määrittele muuntajan kapasiteettia, toisiojännitettä, vaihejärjestelyä, eristysjärjestelmää tai suojauskokoonpanoa.
Kuinka 33 kV napakiinnitetty muuntaja toimii?
Perustoimintaperiaate on sähkömagneettinen induktio. Sähköenergia tulee muuntajaan suurjännitekäämin kautta. Sydämessä muodostuva magneettikenttä indusoi vastaavan jännitteen pienjännitekäämitykseen. Käyttämällä eri kierroslukuja ensiö- ja toisiokäämeissä muuntaja alentaa tulevan jännitteen alavirran sähkölaitteiden vaatimalle tasolle.
01
33kV tulo
Keskijännitesähkö tulee HV-puolen kautta.
02
Magneettinen muunnos
Sydän ja käämit siirtävät energiaa sähkömagneettisen induktion kautta.
03
Pienjännitelähtö
LV-puoli syöttää sähköä kytkettyihin kuormiin.
Muuntaja ei tuota sähköenergiaa. Sen sijaan se muuttaa jännitetasoa siirtäessään tehoa piirien välillä. Todellinen toisiojännite voi vaihdella paikallisen jakeluverkon, projektin spesifikaatioiden ja laitosvaatimusten mukaan.
Mitkä ovat pääkomponentit?
Luotettava pylväsasennettava muuntaja on enemmän kuin säiliö ja kaksi käämiä. Jokainen komponentti edistää sähköistä suorituskykyä, lämmönhallintaa, mekaanista lujuutta tai käyttöturvallisuutta.
| Komponentti | Ensisijainen toiminto | Miksi sillä on merkitystä |
|---|---|---|
| Magneettinen ydin | Tarjoaa magneettisen reitin | Vaikuttaa tyhjäkäyntihäviöihin ja kokonaistehokkuuteen |
| HV & LV käämit | Siirrä sähköenergiaa | Vaikuttaa jännitesuhteeseen, hävikkiin, lämpötilan nousuun ja oikosulkuun |
| Muuntaja säiliö | Sisältää aktiivisen kokoonpanon ja eristysaineen | Tarjoaa mekaanisen ja ympäristönsuojan |
| Holkit | Järjestä eristetyt sähköliitännät | Kriittinen turvallisten HV- ja LV-liitäntöjen kannalta |
| Jäähdytysjärjestelmä | Poistaa käytön aikana syntyneen lämmön | Auttaa säätelemään lämpötilan nousua ja säilyttämään eristeen käyttöiän |
| Napauta Changer | Säätää tehollista käämityssuhdetta | Auttaa mukautumaan tiettyihin verkkojänniteolosuhteisiin |
Millä teknisillä tiedoilla on merkitystä?
Muuntajaa ei saa koskaan valita vain sen ensiöjännitteen perusteella. Täydellisen sähköspesifikaation on vastattava verkkoa, kytkettyä kuormaa, asennusympäristöä ja paikallisten viranomaisten vaatimuksia.
| Parametri | Mitä vahvistetaan |
|---|---|
| Ensisijainen jännite | 33 kV nimellisjärjestelmän jännite ja sovellettava maksimi järjestelmän jännite |
| Toissijainen jännite | Vaadittu käyttöjännite, kuten 400 V, 415 V, 230 V tai muu projektikohtainen taso |
| Nimelliskapasiteetti | kVA-luokitus perustuu nykyiseen kuormitukseen, tulevaan kysyntään, monipuolisuuteen ja sallittuun kuormitukseen |
| Vaihe | Yksivaiheinen tai kolmivaiheinen verkkosuunnittelun mukaan |
| Taajuus | 50 Hz tai 60 Hz paikallisen sähköjärjestelmän mukaan |
| Jäähdytys | Yleisiä öljyllä upotettuja kokoonpanoja ovat ONAN; muut järjestelyt riippuvat suunnittelusta |
| Impedanssi | On sovitettava yhteen järjestelmän vikatasojen ja jännitteensäätövaatimusten kanssa |
| Eristystaso | Tehotaajuuden kesto- ja salamaimpulssien kestovaatimukset |
| Napauta Alue | Määritetty säätöalue ja hanan asento verkon jänniteolosuhteiden mukaan |
| Sovellettava standardi | IEC 60076, IEEE/ANSI, kansalliset standardit tai laitoskohtaiset tiedot soveltuvin osin |
IEC 60076:een viitataan yleisesti tehomuuntajien suunnittelussa ja testauksessa, mutta sovellettava standardi tulee vahvistaa hankintaviranomaisen ja kohdemarkkinoiden osalta. Jotkut laitokset julkaisevat myös yksityiskohtaisia teknisiä tietoja, jotka kattavat mitat, varusteet, häviöt, testauksen, suojauksen, asennuksen ja dokumentaation.
Missä sitä käytetään?
Korotettu rakenne tekee 33 kV pylväsasennetusta muuntajasta erityisen sopivan ilmajakeluverkkoihin, joissa tehoa on toimitettava tehokkaasti rakentamatta erillistä maanpinnan tason muuntajahuonetta.
- Maaseudun sähköistys:Tukee sähkönjakelua hajayhteisöille ja etäkuormille.
- Maataloustilat:Voi toimittaa kastelupumppuja, maatilarakennuksia, käsittelylaitteita ja muita hajautettuja kuormia.
- Asuntojen jakelu:Soveltuu valikoituihin asuinrakennuksiin, kun paikallinen apuohjelma sallii tämän konfiguroinnin.
- Kaupalliset alueet:Voi palvella kauppoja, pieniä tiloja, tienvarsiyrityksiä ja muita hajautettuja kaupallisia kuormia.
- Infrastruktuuriprojektit:Voidaan käyttää valituissa valaistus-, tietoliikenne-, kuljetus- ja julkisten palvelujen kuormissa.
- Kevyt teollisuussovellukset:Soveltuu kohteisiin, joissa vaadittu kuormitus ja asennusolosuhteet ovat muuntajan suunnittelualueen sisällä.
Todellinen soveltuvuus riippuu kuorman koosta, verkkoarkkitehtuurista, napakuormituskyvystä, suojauksen koordinoinnista, ympäristöolosuhteista ja soveltuvasta apuohjelmasta.
Mitä ostajan tulee ottaa huomioon ennen valintaa?
Jakelijoiden, EPC-urakoitsijoiden, laitosten ja projektien omistajien yleisin hankinnan haaste ei ole löytää muuntajaa, jonka tyyppikilvessä on "33kV". Todellinen haaste on varmistaa, että kaikki tärkeät parametrit vastaavat todellista projektia.
- Määritä kuormitusprofiili.Laske nykyinen kysyntä ja harkitse kohtuullista tulevaa laajentumista sen sijaan, että luottaisi vain nykyiseen huippukuormitukseen.
- Vahvista jännitesuhde.Toisiojännitteen tulee vastata alavirran jakelujärjestelmää ja laitteita.
- Määritä vaihevaatimukset.Yksivaiheiset ja kolmivaiheiset konfiguraatiot palvelevat erilaisia verkkojärjestelyjä.
- Tarkista ympäristöolosuhteet.Ympäristön lämpötila, korkeus, kosteus, pöly, suola, sademäärä ja korroosio voivat vaikuttaa vaadittuun suunnitteluun.
- Tarkista eristysvaatimukset.Salaman altistuminen ja verkon ominaisuudet tekevät eristyksen koordinoinnista erityisen tärkeän ilmavirtajärjestelmissä.
- Vahvista suojaus.Sulakejärjestelyjen, ylijännitesuojan, maadoituksen, kytkentälaitteiden ja muiden lisävarusteiden tulee sovittaa yhteen verkon suojausjärjestelmän kanssa.
- Tarkista mekaaninen kuormitus.Yhdistetyn painon ja asennusjärjestelyn tulee olla yhteensopiva pylvään ja tukilaitteiston kanssa.
- Pyydä täydellinen testidokumentaatio.Rutiinitestiraportit, tyyppikilven tiedot, piirustukset, todistukset ja muut asiakirjat tulee sopia ennen tuotantoa.
Mitkä asennustekijät vaikuttavat suorituskykyyn?
Oikea asennus on välttämätöntä, koska oikein suunnitellussakin muuntajassa voi ilmetä toimintaongelmia, jos tukirakenne, sähköliitännät, maadoitus tai suojajärjestelmä ovat riittämättömät.
| Asennusalue | Tärkeä huomio |
|---|---|
| Rakennetuki | Napojen lujuus, asennustarvikkeet, muuntajan paino, tuulen kuormitus ja mekaaninen vakaus |
| Maadoitus | Oikeat maadoitusjärjestelyt paikallisten sähkömääräysten ja sähköverkon eritelmien mukaisesti |
| Ylijännitesuoja | Sopiva koordinointi salaman ja ohimenevän ylijännitealtistuksen varalta |
| Tyhjennys | Säilytä vaaditut sähköetäisyydet ja turvalliset työskentelyetäisyydet |
| Ympäristö | Ota huomioon lämpötila, kosteus, saastuminen, rannikkosuola, pöly ja korkeus |
Miten luotettavuutta ja käyttöikää voidaan parantaa?
Ennaltaehkäisevän huollon tulee perustua valmistajan ohjeisiin, käyttömenettelyihin, käyttöympäristöön ja sovellettaviin määräyksiin. Tavoitteena on tunnistaa kehittyvät ongelmat ennen kuin niistä tulee vikoja tai odottamattomia katkoksia.
- Tarkasta muuntajan ulkopinta korroosion, fyysisten vaurioiden, öljyvuotojen tai epänormaalien olosuhteiden varalta.
- Tarkista läpiviennit, liitännät, asennustarvikkeet ja maadoitusjärjestelyt määräaikaistarkastuksissa.
- Tarkkaile kuormitusta ja lämpötilaa tarvittaessa asennuksen kannalta.
- Huolla ylijännitesuoja ja siihen liittyvät jakelulaitteet suojaussuunnitelman mukaisesti.
- Käytä asianmukaisia muuntajaöljyn tarkastus- ja testausmenetelmiä tarvittaessa.
- Pidä testiraportit, huoltotiedot, tyyppikilven tiedot ja varaosatiedot saatavilla koko laitteen elinkaaren ajan.
Huoltovaatimukset vaihtelevat merkittävästi muuntajamallien ja käyttöympäristöjen välillä. Esimerkiksi rannikkoasennus voi vaatia enemmän huomiota korroosiosuojaan kuin sisämaahankinta, jossa ympäristöaltistuminen on vähäistä.
Mitä yleisiä ostovirheitä tulisi välttää?
Virhe 1: Keskity vain hintaan
Alempi ostohinta ei välttämättä tarkoita pienempää projektin kokonaiskustannuksia. Tappiot, kuljetus, asennus, huolto, varaosat, seisokit ja vaihtovaatimukset voivat kaikki vaikuttaa pitkän aikavälin kustannuksiin.
Virhe 2: Paikallisten standardien huomiotta jättäminen
Yhdelle markkina-alueelle suunniteltu muuntaja voi vaatia muutoksia toisen laitoksen teknisiin tietoihin. Standardit, testaukset, varusteet, eristystasot ja asiakirjat tulee vahvistaa ennen tilaamista.
Virhe 3: Tulevien kuormien aliarvioiminen
Kapasiteetin valitseminen tiukasti nykyisen kulutuksen mukaan voi aiheuttaa rajoituksia, kun toimitila laajenee tai lisää kuluttajia liitetään.
Virhe 4: Suojauksen käsitteleminen jälkikäteen
Muuntajaa tulee tarkastella yhdessä ylä- ja alavirran suojauksen, ylijännitesuojan, maadoituksen ja kytkentäjärjestelyjen kanssa.
Usein kysytyt kysymykset
Mitä 33kV tarkoittaa pylväsasennetussa muuntajassa?
33kV tarkoittaa yleensä muuntajan nimellistä ensiöjänniteluokkaa ja keskijänniteverkkoa, johon se on kytketty. Varsinaisten laitteiden nimellisarvoissa on myös otettava huomioon sovellettavat järjestelmän enimmäisjännite- ja eristysvaatimukset.
Voidaanko 33kV pylväsasennettua muuntajaa käyttää sähkönjakelussa asuinalueella?
Kyllä. Pylväsasennettavia jakelumuuntajia käytetään yleisesti kotitalouksien jakeluverkoissa, joissa yläpuolinen infrastruktuuri on sopiva. Muuntajan kapasiteetin ja toisiojännitteen on vastattava paikallista jakelusuunnitelmaa.
Onko 33kV muuntaja aina kolmivaiheinen?
No. 33kV napa-asennettavat muuntajat voidaan suunnitella yksivaiheisiin tai kolmivaiheisiin sovelluksiin. Tarvittava kokoonpano riippuu verkosta ja liitetyn kuorman mukaan.
Minkä toisiojännitteen 33kV muuntaja voi tarjota?
Toisiojännite on projektikohtainen. Yleisiä jakelutasoja ovat 400 V tai 415 V kolmivaihejärjestelmät ja muut pienjännitejärjestelyt, mutta lopullinen arvo on vahvistettava paikallisen verkon spesifikaatioiden mukaan.
Mikä standardi liittyy yleisesti jakelumuuntajiin?
IEC 60076 on laajalti käytetty referenssinä tehomuuntajien vaatimuksissa ja testauksessa. Kohdemarkkinoista riippuen myös IEEE, ANSI, kansalliset standardit tai laitoskohtaiset tiedot voivat olla voimassa.
Miten muuntajan kapasiteetti tulisi valita?
Kapasiteetti tulee määrittää odotetun kuormituksen, huipputarpeen, monipuolisuuden, tulevan laajenemisen, ympäristöolosuhteiden, jännitevaatimusten ja laitoksen kuormituskriteerien perusteella. Pelkästään suurimman saatavilla olevan luokituksen valitseminen ei välttämättä ole sopivaa.
Miksi pylväiden asennus on hyödyllistä jakeluprojekteissa?
Pylväsasennuksella muuntaja voidaan integroida suoraan ilmajakeluverkkoon ja samalla vähentää maanpinnan tason muuntajatilan tarvetta. Se on erityisen tärkeää silloin, kun ilmajohdot ovat jo osa jakeluinfrastruktuuria.
Johtopäätös
A 33kV napakiinnitetty muuntajaSillä on tärkeä rooli keskijännitesähkön muuntamisessa käyttökelpoiseksi jakelusähköksi ilmaverkkoihin. Sen kompakti kohotettu kokoonpano soveltuu hyvin maaseudun sähköistykseen, maataloustiloihin, asuinverkkoihin, kaupalliseen jakeluun, infrastruktuuriprojekteihin ja valikoituihin teollisiin sovelluksiin.
Tärkein ostopäätös ei ole vain 33kV:n muuntajan valinta. Ostajien tulee arvioida koko sähköinen eritelmä, mukaan lukien kapasiteetti, toisiojännite, vaihe, taajuus, eristystaso, impedanssi, jäähdytysmenetelmä, hanan alue, suojajärjestelmä, asennusympäristö, sovellettavat standardit, testaus, dokumentaatio ja mekaaniset vaatimukset.
Projektien omistajille ja jakelijoille työskentely kokeneen valmistajan kanssa voi yksinkertaistaa spesifikaatioiden vahvistamista ja mukauttamista.Yueqing Sarah Electric Co., Ltd. voi tukea projektikeskusteluja, jotka koskevat jakelumuuntajien vaatimuksia, teknisiä eritelmiä, sovellusehtoja ja räätälöityjä kokoonpanoja.
Etsitkö 33kV muuntajaratkaisua jakeluprojektiisi? Jaa jännitesuhde, kapasiteetti, vaihe, taajuus, asennusympäristö ja sovellettava standardi Yueqing Sarah Electric Co., Ltd.:n kanssa keskustellaksesi sopivasta kokoonpanosta. Ole hyväota meihin yhteyttätekniseen konsultointiin ja projektikohtaisiin muuntajavaatimuksiin.
Edellinen :
-
Aiheeseen liittyviä uutisia
- Kuinka 20 KV:n tehomuuntaja voi tuottaa luotettavaa ja tehokasta teollisuustehoa?

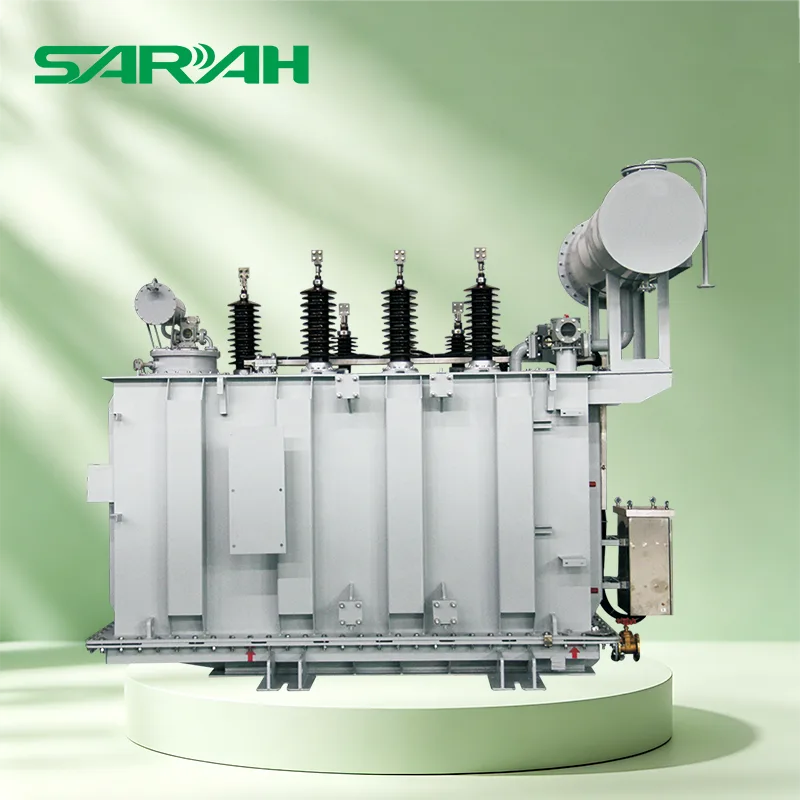

- Kuinka 145KV:n tehomuuntaja tuottaa luotettavaa suurjännitetehoa?
