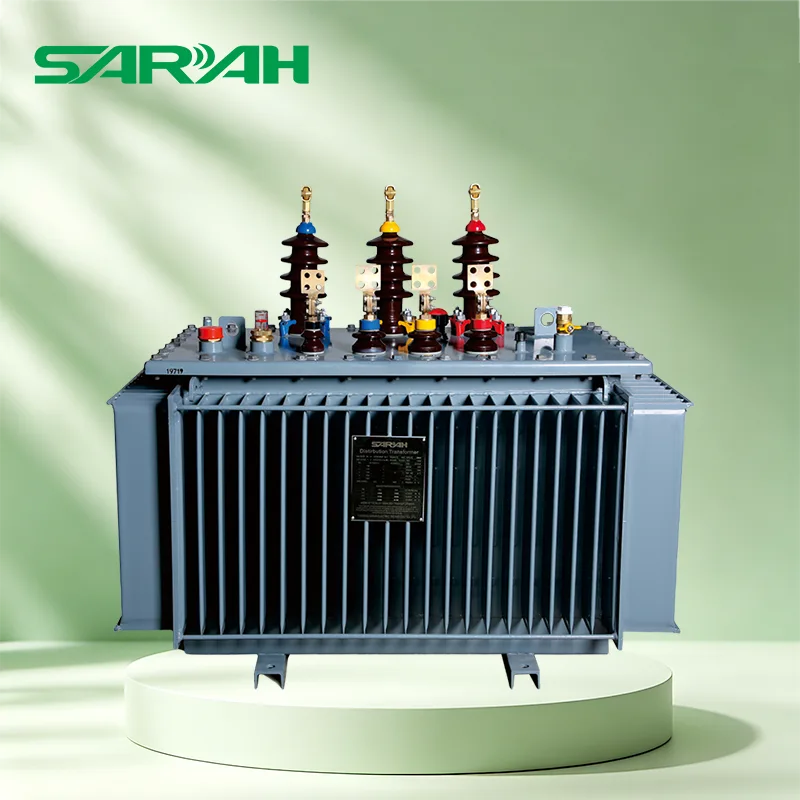

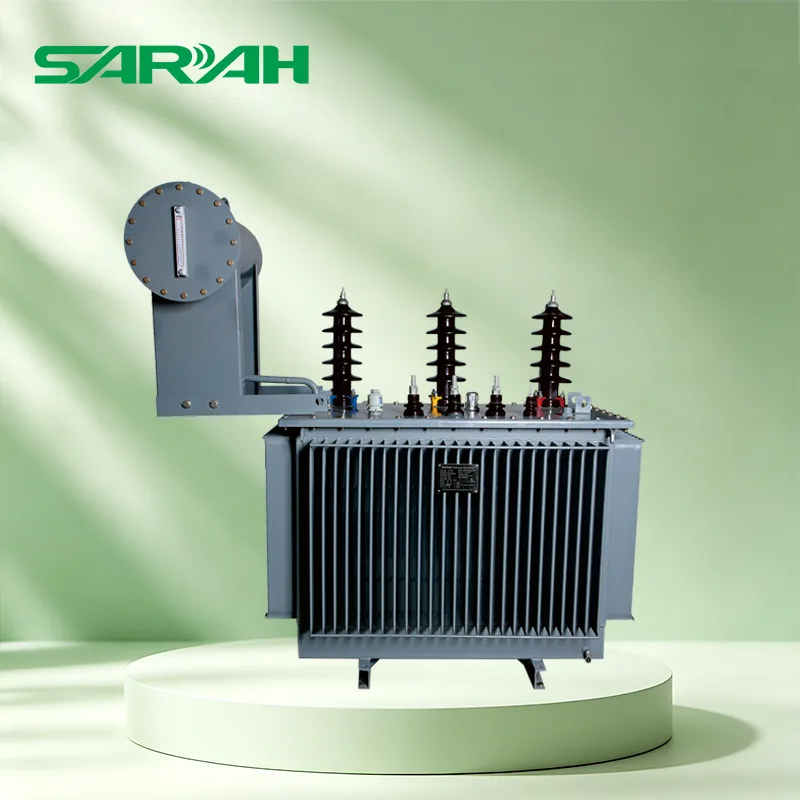

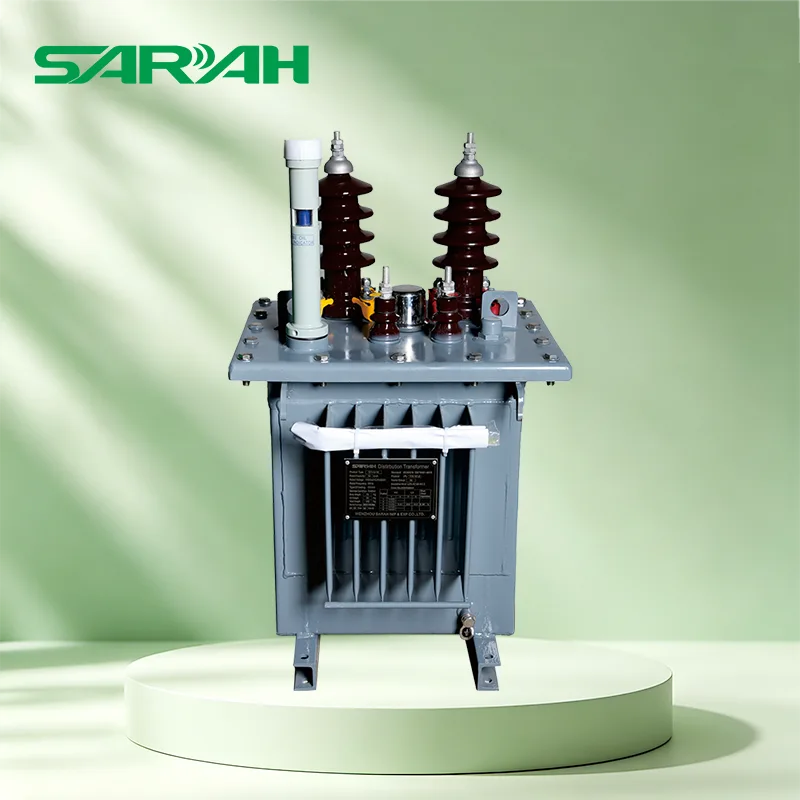

24KV öljyupotettu jakelumuuntaja

Sarah Electric luottaa edistyneeseen sähkömagneettiseen simulointitekniikkaan rautasydänrakenteen optimoinnissa ja käyttää korkealaatuisia kylmävalssattuja raesuuntautuneita piiteräslevyjä luodakseen 24 KV:n öljyupotetun jakelumuuntajan. Se vähentää merkittävästi hystereesihäviötä ja pyörrevirtahäviötä, ja tyhjäkäyntihäviö on optimoitu yli 30 % kansalliseen standardiin verrattuna.

Pitkäaikainen toiminta voi vähentää merkittävästi yritysten sähkökustannuksia ja auttaa saavuttamaan "kaksoishiilen" tavoitteen. Se on vakiosähkölaite vihreisiin tehtaisiin ja energiaa säästäviin puistoihin.

Tuotteen parametrit

Tekniset kohokohdat

1. Suljettu muotoilu

Sarah Electric ottaa käyttöön täysin suljetun rakenteen ilman öljytyynyjä, joka kompensoi öljyn lämpötilan muutoksista johtuvat öljymäärän vaihtelut itse öljysäiliön elastisen muodonmuutoksen kautta, estäen täysin ilman, kosteuden ja pölyn pääsyn säiliön sisäpuolelle, viivästyttäen eristeen öljyn vanhenemista ja rautasydämen korroosiota sekä pidentäen täysin suljetun materiaalin huoltosykliä, lyhentämällä ja 8 vuoden huoltokustannuksia merkittävästi 5 vuodeksi. ympäristöissä, kuten ulkona, kosteissa ja pölyisissä olosuhteissa.

2. Korkea sietokyky ja lämpöstabiilisuus

24KV öljyupotettavalla jakelumuuntajalla on erinomainen oikosulkukestävyys ja lämmönkestävyys, ja se kestää äkillisiä kuormitusiskuja ja jännitteen vaihteluita keskeytymättömän virransyötön varmistamiseksi; Suunniteltu laajalle lämpötila-alueelle, se voi toimia vakaasti ympäristöissä -40 ℃ - +40 ℃, mikä varmistaa vakaan tehon sekä ankaralla kylmillä pohjoisilla että kosteilla eteläisillä alueilla.

3. Yleinen muotoilu ja pinnan viimeistely

Kokonaisasetelma on kompakti ja kohtuullinen, ja siinä on tieteellisesti sijoitetut komponentit, kuten nostorenkaat, maadoitusliittimet ja liitintolpat, jotka soveltuvat erilaisiin kuljetus- ja asennustapoihin, kuten trukkeihin ja nostureihin; Korin ja polttoainesäiliön modulaarinen rakenne helpottaa myöhempää huoltoa ja komponenttien vaihtoa; Pinta on pinnoitettu korroosionestoelektrostaattisella ruiskulla, joka on UV- ja ruosteenkestävä. Se ei vaadi lisäsuojaa ulkoasennukseen ja sen käyttöikä on yli 20 vuotta.

Suorituskykyparametrit

1. Perussähköiset tiedot

• Nimelliskapasiteetti: 5kVA-2500kVA täysi peitto, soveltuu pienistä kaupallisista sähköstä suuriin teollisuusjakeluihin

Jännitetaso: Korkeajännite 6kV-13,8kV, matalajännite 0,4kV-0,433kV, täyttää kotimaiset ja kansainväliset sähköverkkostandardit

• Kytkentätapa: Tukee yleisiä ryhmiä, kuten Yyn0 ja Dyn11, mukautuen jakelujärjestelmien erilaisiin johdotusvaatimuksiin

Impedanssijännite: 4% -4,5%, vaimentaa tehokkaasti oikosulkuvirran ja suojaa taustasähkölaitteita

2. Keskeiset suoritusindikaattorit

Kapasiteetti (kVA) Ei kuormitushäviötä (kW) Kuormitushäviö (kW) Kokonaispaino (kg) Sovellettavat skenaariot

100 0,29 1,58 510 Pieni tehdas, yhteisövirtalähde

500 0,96 5,41 1505 Keskisuuret yritykset ja kaupalliset kompleksit

1000 1,70 10,3 2555 Industrial Park, kunnan sähköasema

2500 3,30 23,0 5100 Laajamittainen teollisuus- ja kaivostoiminta, alueellinen sähköverkkokeskus

Sovellusskenaariot

1. Kemiallisten, metallurgisten, mekaanisten ja elektronisten tuotantolinjojen kaltaisilla teollisuudenaloilla 24KV:n öljyupotettua jakelumuuntajaa käytetään vastaamaan korkean kuormituksen ja korkeataajuisen käynnistyspysäytyssähkön kysyntään, mikä varmistaa tuotannon jatkuvuuden.

2. Valmistetut laitteet soveltuvat ankariin ympäristöihin, kuten kaivoksiin, öljykentille ja korkeille alueille. Pienihäviöiset muuntajat, joilla on vahvat suojaominaisuudet ja sopeutumiskyky, saavuttavat vakaan virransyötön.

Laadunvarmistus

Jokainen S11-sarjan öljyupotettu jakelumuuntaja käy läpi 12 tiukkaa prosessia, mukaan lukien raaka-aineiden seulonta, puolivalmiiden tuotteiden testaus, valmiin tuotteen ikääntymistesti ja tehtaan kestojännitetestaus. Se täyttää kaksi standardia, kuten GB, IEC ja ANSI sekä kotimaassa että kansainvälisesti, ja tarjoaa 18 kuukauden takuun ja elinikäisen teknisen tuen, jonka ansiosta käyttäjät voivat ostaa ja käyttää mielenrauhalla.
