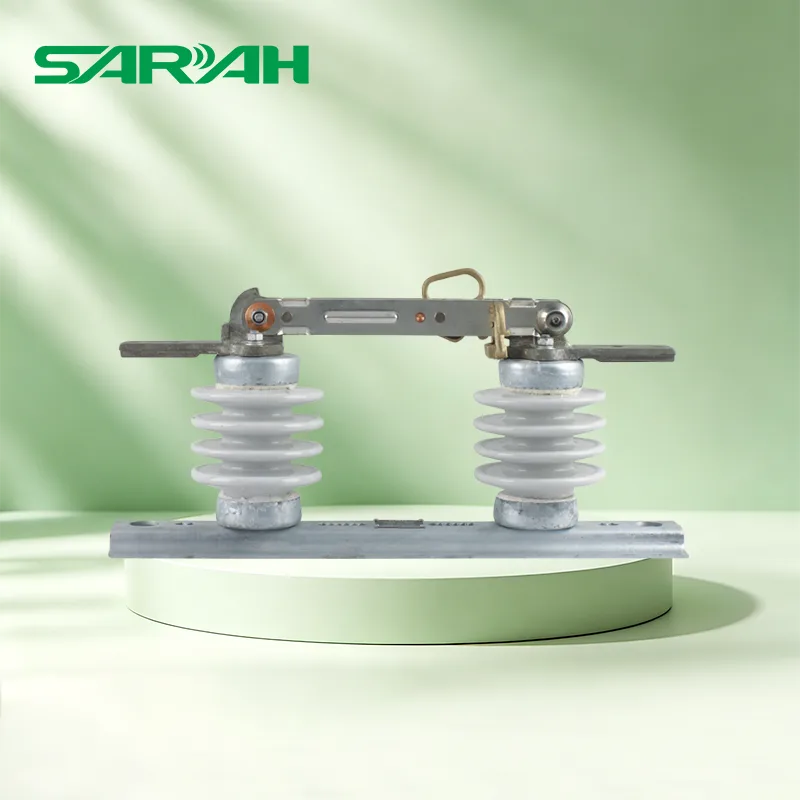

Posliininen erotuskytkin
Kiinan voimalaiteteollisuuden johtavana toimittajana omalla tehtaallamme posliinierotuskytkin, joka on voimanjakelulinjojen ydineristyslaite, soveltuu ulkokäyttöön 10kV/15kV/24kV/36kV suurjänniteympäristöihin. Se on valmistettu posliini- tai polymeerieristysmateriaaleista, ja siinä on eristys, selkeä irrotus ja kätevä asennus. Sitä käytetään laajalti ulkokäyttöön tarkoitetuissa sähkönjakelulinjoissa, sähköasemissa sekä teollisuus- ja kaivosyritysten sähköjärjestelmissä, mikä mahdollistaa kuormituksen vapaan piirien katkaisun, huoltoeristyksen ja turvallisen maadoituksen.
SARAH Electricin valmistama korkealaatuinen posliinierotin on tiukasti sähköteollisuuden standardien mukainen. Jokaiselle tuotteelle tehdään jänniteresistanssi-, virrankulutus- ja mekaaniset kestotestit ennen tehtaalta lähtöä. Tarjoamme eräräätälöintipalveluita. Tavallisia malleja on runsaasti varastossa ja tuemme koko laatikon lähetystä ja sekapakkaustoimitusta. Kysy rohkeasti milloin vain!
Tuotteen parametrit
Erottimen kytkin posliinityyppi
| Malli nro | Nimellisjännite | Nimellisvirta | Impulssin kesto jännite (BIL) |
Ryömintäetäisyys |
| GW9-15 | 15kV | 400/630A | 110kV | 410mm |
| GW9-24 | 24kV | 400/630A | 125kV | 580mm |
| GW9-36 | 36kV | 400/630A | 150kV | 720mm |
Erottimen kytkin Polymeerityyppi
| Malli nro | Nimellisjännite | Nimellisvirta | Impulssin kesto jännite (BIL) |
Ryömintäetäisyys |
| GW9-15 | 15kV | 400/630A | 110kV | 410mm |
| GW9-24 | 24kV | 400/630A | 125kV | 580mm |
| GW9-36 | 36kV | 400/630A | 150kV | 720mm |
| Malli nro | Arvioitu Jännite (kV) |
Arvioitu Nykyinen (A) |
4S Heat Vakaa (e.c.A) |
Lyhyt Nykyinen (A) |
Impulssi Kestää Jännite (kV) |
Teho-taajuus Kestää Jännite (kV) |
| RH-B | 11 | 400 | 12500 | 31500 | 95 | 42 |
| RH-B | 33 | 600 | 12500 | 31500 | 180 | 80 |
Erottimen kytkin posliinityyppi
| Malli Ei. |
Arvioitu Jännite (kV) |
Arvioitu Nykyinen (A) |
Rajoita ohitusvirtaa (kA) | 10-sekuntia Lämpö Vakautus Virta (kA) |
|
| Huippuarvo | R.m.s | ||||
| SW1-12 | 12 | 400 | 21 | 15 | 10 |
| SW1-15 | 15 | 600 | 35 | 25 | 14 |
Erottimen kytkin Polymeerityyppi
| Malli Ei. |
Arvioitu Jännite (kV) |
Arvioitu Nykyinen (A) |
Rajoita ohitusvirtaa (kA) | 10-sekuntia Lämpö Vakautus Virta (kA) |
|
| Huippuarvo | R.m.s | ||||
| SW2-12 | 12 | 400 | 21 | 15 | 10 |
| SW2-15 | 15 | 600 | 35 | 25 | 14 |
Ryhmäkäyttöiset ilmakatkaisimet GOAB-1 polymeerityyppi
| Malli nro | GOAB-1/11 | GOAB-1/33 |
| Nimellisjännite | 11kV | 33kV |
| Nimellinen jatkuva virta | 200/400/630A AMPS | 200/400/630A AMPS |
| Ei puolalaisia | 1/3 | 1/3 |
| Asennustyyppi | Pysty / vaaka | Pysty / vaaka |
| Nimellistaajuus | 50 Hz | 50 Hz |
| Tehon taajuuden kestojännite Eristysetäisyyden yli. |
32kV | 95kV |
| Tehotaajuus kestää jännitettä maahan | 28kV | 90kV |
| Keventävä impulssijännitteen kesto Testaa eristysetäisyyden yli. |
85kV huippu | 170kV huippu |
| Keventävä impulssijännitteen kesto Testaa vaiheittain maahan. |
75kV | 160kV |
| Nimellinen lyhytaikaisuus ja virrankesto | 20kA/50kA 1 sekunnin ajan | 20kA/50kA 1 sekunnin ajan |
Ydinmääritykset ja -parametrit
1. Posliinieristysmalli
Malli: SW1-12/SW1-15, GW9-15/GW9-24/GW9-36
Nimellisjännite: 12kV/15kV/24kV/36kV
Nimellisvirta: 400A/600A
Rajavirta: Huippu 21kA - 35kA, RMS 15kA - 25kA
Lämpöstabiilisuusvirta: 10kA - 14kA (10 sekuntia)
Iskunkestojännite: 110kV - 150kV
Kaapelin eristysetäisyys: 410mm - 720mm
2. Silikonieristystyyppi (polymeerityyppi)
Malli: SW2-12/SW2-15, GW9-15/GW9-24/GW9-36
Nimellisjännite: 12kV/15kV/24kV/36kV
Nimellisvirta: 400A/600A
Iskunkestojännite: 110kV - 150kV
Kaapelin eristysetäisyys: 410mm - 720mm
Säänkestävyys: Kestää ultraviolettisäteitä ja ikääntymistä, sopii rannikkoympäristöihin / korkean kosteuden ympäristöön
3. Yhdistetty tyyppi (GOAB-1-sarja)
Nimellisjännite: 11 kV / 33 kV
Nimellisvirta: 200A/400A/630A
Tehotaajuuden kestojännite: 32kV - 95kV (vaiheiden välillä), 28kV - 90kV (maahan)
Oikosulkutoleranssi: 20kA/50kA (1 sekunti)
Asennustapa: Vertical/Lateral Universal
Tuotteen edut
1. Posliinipullomalli on valmistettu erittäin lujasta sähkökeraamista, jolla on vakaa eristyskyky; silikonimalli kestää likaa, säätä ja iskuja, mikä vähentää ulkona tapahtuvan ikääntymisen ja vaurioiden riskiä, ja se sopii monimutkaisiin ympäristöihin, kuten sateeseen, lumeen, hiekkaan ja rannikkosuolaan.
2. Integroitu metallirunko + messinkiä johtavat komponentit, joilla on alhainen kosketusvastus ja alhainen lämmöntuotanto; kytkimen katkaisuasento on selkeästi määritelty, muodostaen näkyvän katkoksen, joka täyttää sähkönhuollon turvallisuusstandardit "virta pois - sähkötestaus - maadoitus".
3. Jalusta on varustettu yleisillä asennusrei'illä, jotka mahdollistavat sen kiinnittämisen suoraan pylväisiin tai tukiin ilman lisämuutoksia. Saatavilla on sekä yksinapaisia että kolminapaisia vaihtoehtoja, jotka sopivat uusille linjoille sekä vanhojen linjojen päivittämiseen.
Sovellusskenaariot
Ulkokäyttöön tarkoitetuissa sähkönjakelulinjoissa posliinierotinkytkintä voidaan käyttää 10 kV maaseudun ja kaupunkien voimalinjojen eristämiseen ja tarkastamiseen.
Sähköasematuki: Katkaisijat suurjännitekaappien etupäässä piirien eristämiseen
Teollisuus- ja kaivosyritykset: Tehtaat, kaivokset, aurinkosähkövoimaloiden ulkovoimajärjestelmät
Infrastruktuuri: Jakelulinjat moottoriteiden ja rautateiden varrella
Toimitus ja palvelut
Tämänhetkinen varasto: Tavallisissa malleissa (SW1-12, GW9-15 jne.) on riittävästi varastoa ja ne toimitetaan 48 tunnin sisällä.
Erätuki: Tukee täyskonttikuljetusta, sekakontin lastausta ja mukautettavaa kansainvälisen kaupan logistiikkavaatimuksiin.
Räätälöity palvelu: Nimellisvirta, eristysmateriaali ja asennusmitat voidaan säätää asiakkaan vaatimusten mukaan.
Myynnin jälkeinen takuu: Anna posliinierotinkytkimen parametriohjeet, asennustuki ja nopea vastaus laatuongelmiin.
FAQ
1. Kuinka valita posliinipulloversion ja silikoniversion välillä?
Valitse tavallisiin kuiviin ympäristöihin posliinipullomalli, joka tarjoaa hyvän vastineen rahalle; Valitse rannikkoympäristöihin, kosteisiin ja erittäin saastuneisiin ympäristöihin silikonimalli, jolla on vahvempi säänkestävyys ja pidempi käyttöikä.
2. Sopiiko tuote ulkomaisille markkinoille?
Posliinierotin on kansainvälisten standardien tehovaatimusten mukainen ja soveltuu 11kV/33kV sähkönjakelujärjestelmiin esimerkiksi Kaakkois-Aasiassa, Lähi-idässä ja Afrikassa. Se tukee myös vientitodistusmateriaalien toimittamista.
3. Mitä tulee huomioida asennuksen aikana?
Varmista asennuksen aikana, että katkaisija toimii sujuvasti ja maadoitus on luotettava. Ulkoasennuksissa on suositeltavaa yhdistää sateenkestävä kansi käyttöiän pidentämiseksi.
